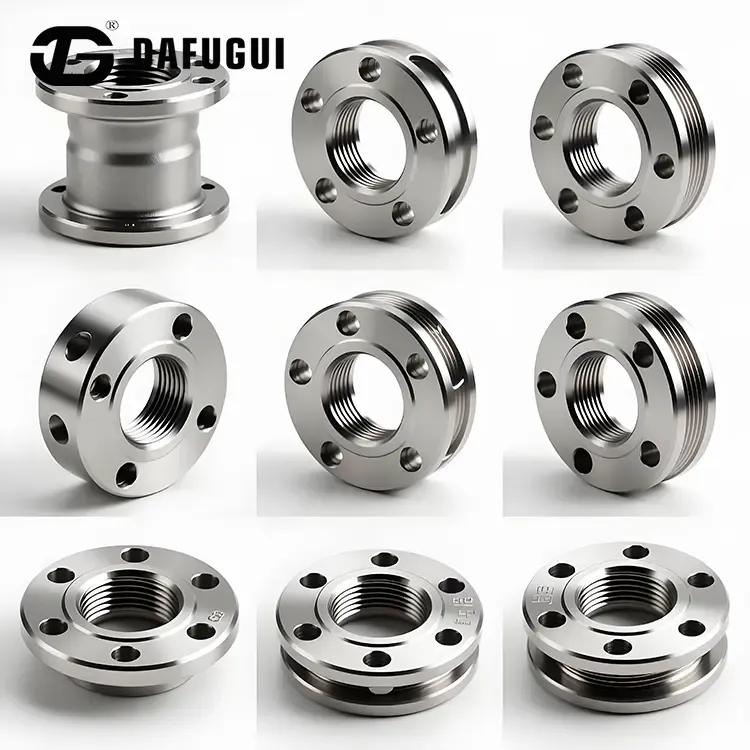

S32760 Super Duplex menetes karimák tengeri olajhoz és gázhoz

Offshore platform-karbantartásra, FPSO hajóelosztó-csatlakozásokra és technológiai csúszdákra tervezve, a Dafugui'sS32760 Super Duplex menetes karimák tengeri olajhoz és gázhozsegítse a kezelőket az illékony szénhidrogén területeken a forró munkavégzés veszélyeinek csökkentésében. Mindegyik karima precíziós megmunkálású belső NPT vagy BSPT menetekkel rendelkezik, amelyeket CNC esztergaközpontokon gyártanak, amelyek mechanikus kapcsolatot biztosítanak a megfelelő menetes csővégekkel. Az UNS S32760 ötvözetből szilárd kovácsolt termékcsalád szerkezeti ellenállást biztosít a ciklikus óceáni hullámmozgással és a tengeri légkör romlásával szemben.

Offshore Marine Engineering

• Megszünteti a helyszíni melegmunka követelményeit:Precíziós megmunkálású belső menetekkel rendelkezik (ASME B1.20.1 szabványnak megfelelő NPT/BSPT), amelyek közvetlenül csatlakoznak a megfelelő csőmenetekhez. Ez a kialakítás szükségtelenné teszi a nyílt lángú hegesztést, és elkerüli a helyi hőhatású zóna (HAZ) lágyulását a tengeri szerkezeteken.

• Nagy hozamú és szakítószilárdság:S32760 Super Duplex menetes karimák tengeri olajhoz és gázhoz, kovácsolt UNS S32760 (F55) szuperduplex acélból, ≥ 550 MPa névleges folyáshatárral – lényegesen magasabb, mint a hagyományos 316 literes rozsdamentes acélé. Ez lehetővé teszi a falvastagság optimalizálását a súlyérzékeny felső modulokon.

• Tengeri korrózióvédelem:A 42-t meghaladó lyukképződéssel egyenértékű PREN-számmal (PREN = %Cr + 3,3%Mo + 16%N + 1,6%W) készült karimák ellenállnak a mikrobiológiai korróziónak, a sópermet lerakódásnak és az oldott H-t tartalmazó savanyú nyersanyagáramoknak.₂S és CO₂.

Szabványok és anyagok megfelelősége

Zhejiang Dafugui S32760 karimák Részletek

Zhejiang Dafugui S32760 Karimák FOLYAMAT áramlás

Offshore-specifikus minőségi protokollok

• Roncsolásmentes vizsgálat (NDT):100%-os ultrahangos vizsgálat (UT) és folyadék behatoló vizsgálat (PT) az ASME V. szakaszának megfelelően a belső kovácsolás szilárdságának és felületi integritásának ellenőrzésére.

• Mikrostruktúra és fáziselemzés:Metallográfiai kiértékelés az ASTM E562 szerint a kiegyensúlyozott 40–60%-os ferrit-ausztenit mátrix igazolására, megakadályozva a rideg intermetallikus fázis kialakulását.

• Szálprofil kalibrálása:A belső menetek kalibrált GO/NO-GO dugós mérőműszerekkel auditáltak, hogy biztosítsák a megbízható terepi menetkötést.

Fókuszban a gyári gyártás

• Kovácsoló és nehéz megmunkáló létesítmény:A Wenzhou repülőtértől 3 km-re található, modern, 5000 m²-es létesítményt üzemeltető Dafugui nagy tonnás kovácsolóberendezést használ a tengeri vibrációs környezethez szükséges sűrű szemcsebeállítás érdekében.

• Offshore bevonat és felületkezelés:A karimás tömítőfelületek és menetek védőkezelést kapnak, hogy ellenálljanak az óceáni szállításnak és a magas páratartalom melletti tárolásnak.

Tengeri logisztikai információk

• Minimális rendelési mennyiség (MOQ):1 darab (sürgősségi karbantartás és offshore utólagos felszerelés)

• Szállítási határidő:15–30 nap normál készlet esetén; 35-45 nap egyedi kovácsolt méreteknél

• Dokumentációs csomag:EN 10204 3.1 típusú MTC, UT/PT vizsgálati jelentések, PMI kémiai elemzési tanúsítvány

• Csomagolásvédelem:VCI korróziógátló védőburkolat az ISPM 15 szabványnak megfelelő, nagy teherbírású fa ládákban, tengeri szállításra alkalmas

Gyakran Ismételt Kérdések

• Miért részesítik előnyben az S32760 Super Duplex menetes karimákat tengeri olaj- és gázipari termeléshez tengeri utólagos felszerelési projekteknél?
A tengeri platformok szigorú tűzbiztonsági ellenőrzéseket írnak elő. A menetes karimák lehetővé teszik a helyszíni mérnökök számára a csőcsatlakozások vagy a sürgősségi javítások elvégzését anélkül, hogy kiadnák a hőkezelési engedélyt vagy hegesztés utáni hőkezelést igényelnének.

• Milyen nyomaték- és összeszerelési irányelveket kell betartani a telepítés során?
A technikusoknak meg kell tisztítaniuk a menetprofilokat, és jóváhagyott beragadásgátló pasztát vagy PTFE menetkeveréket kell alkalmazniuk, hogy megakadályozzák a menet elkopását nagy nyomatékú smink esetén.

• Gyárthat-e a Dafugui Class 1500# RTJ menetes karimákat a tenger alatti felső elosztókhoz?
Igen. Precíziós gépi gyűrűs kötést (RTJ) hornyolunk közvetlenül a nagynyomású S32760 menetes karimákra az ASME B16.5 szabvány szerint.
