Fújtató tágulási hézag

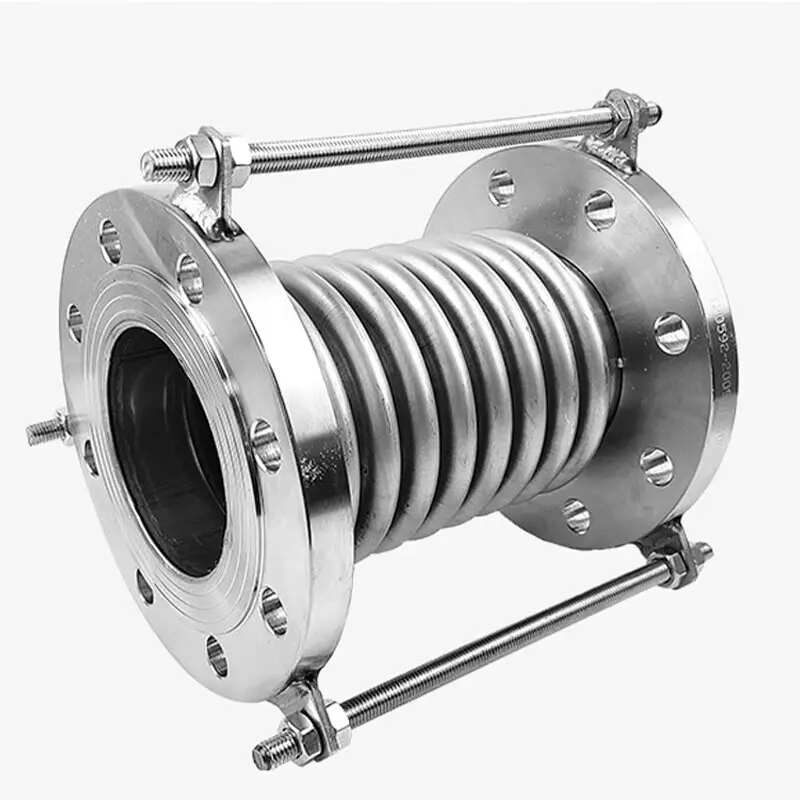

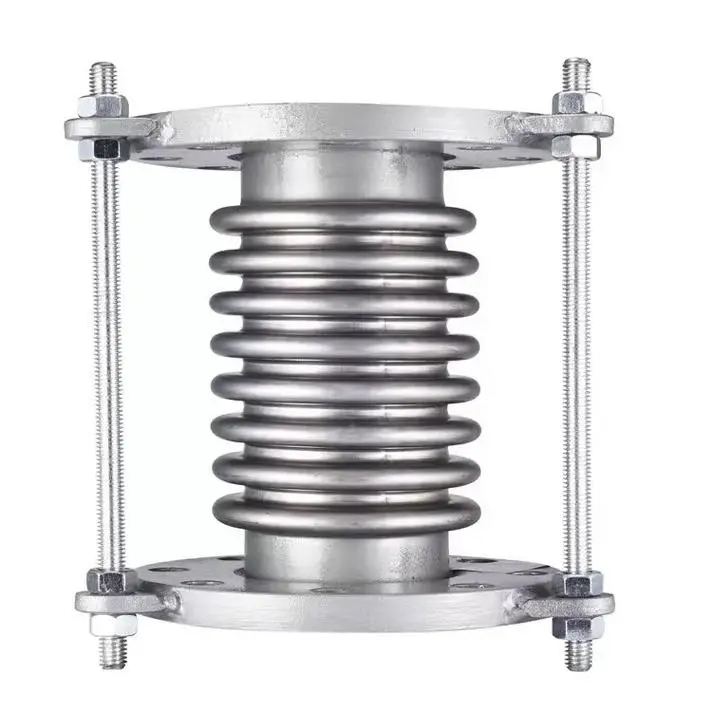

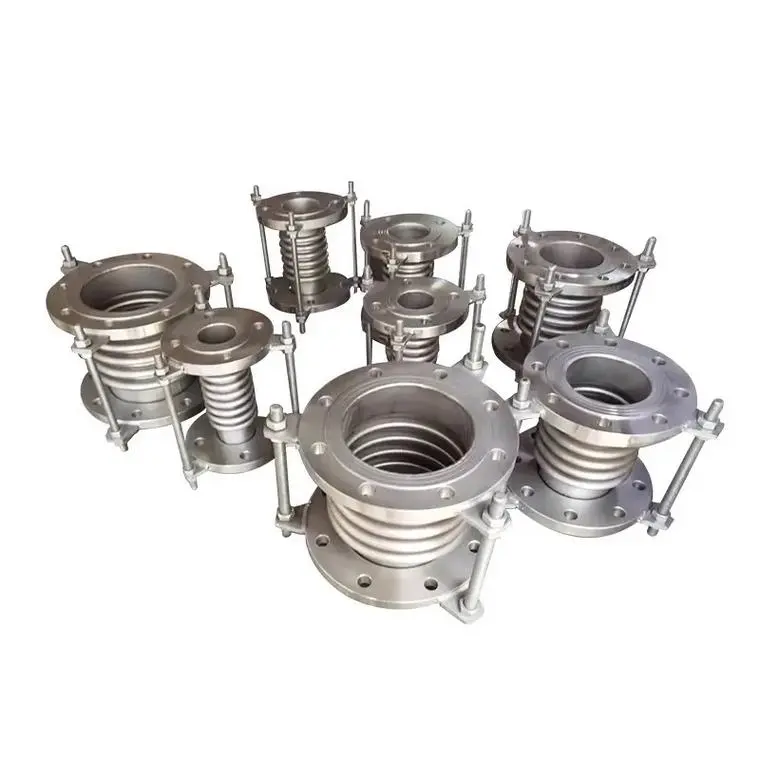

A harmonika tágulási hézag, más néven tágulási hézag, egy kompenzációs elem, amely a harmonika rugalmas alakváltozását használja fel a csővezeték hőelmozdulásának, mechanikai deformációjának kompenzálására és a vibráció elnyelésére. A fújtatóból (elasztikus elemből) áll, mint fő munkatestből, valamint végcsövekből, konzolokból, karimákból, vezetékekből és egyéb tartozékokból. A csatlakozási módok közé tartoznak a karimás és hegesztett típusok.

Működési elv

A csőmembrán tágulási hézagának alapvető működési elve a harmonika rugalmas alakváltozásának felhasználása a csővezetékekben előforduló termikus deformáció, mechanikai deformáció és különféle mechanikai rezgések által okozott tengelyirányú, szögletes, oldalirányú és kombinált elmozdulások elnyelésére és kompenzálására.

Amikor a csővezetékek kitágulnak vagy összehúzódnak a hőmérséklet változása miatt, a harmonika egyedi hullámos szerkezete révén deformálódik, ami a csővezeték elmozdulási feszültségét a harmonika rugalmas alakváltozási energiájává alakítja, ezáltal csökkenti a csővezeték deformációs feszültségét és meghosszabbítja a csővezeték élettartamát. Ezenkívül a harmonika tágulási hézag számos funkciót kínál, beleértve a nyomásállóságot, a tömítést, a korrózióállóságot, a hőmérsékletállóságot, az ütésállóságot, a rezgéscsillapítást és a zajcsökkentést.

Főbb előnyök

Fő típusok

A harmonika tágulási hézagokat elsősorban három kategóriába sorolják a kompenzációs mód alapján:

Axiális típus:Elsősorban az axiális elmozdulást nyeli el

Oldalsó típus:Elsősorban az oldalirányú elmozdulást nyeli el

Szögletes típus:Elsősorban elnyeli a szögeltolódást

Nyomáskiegyenlített típusok és különféle kombinált kompenzációs konfigurációk is rendelkezésre állnak. Anyaguk alapján fém és nem fém típusokra oszthatók. A Dafugui megfelelő típusajánlatokat tud nyújtani a csővezetékrendszer konkrét elmozdulási mintái és működési feltételei alapján.

Telepítési útmutató

1. Telepítés előtti ellenőrzés:Ellenőrizze a modellt, a specifikációkat és a csővezeték konfigurációt a tervezési követelményeknek való megfelelés érdekében
2. Útvonal megerősítése:Belső hüvelyes kompenzátorok esetén ügyeljen arra, hogy a hüvely iránya egybeessen a közeg áramlási irányával
3. Nincs kényszerbeállítás:Ne használja a kompenzátor deformációját a csővezeték telepítési eltéréseinek beállításához, mivel ez befolyásolja a normál működést és az élettartamot
4. Védje a fújtatót:Ügyeljen arra, hogy a hegesztési fröccsenés ne érintkezzen a harmonika felületével, és kerülje a mechanikai sérüléseket a telepítés során
5. Helymeghatározó eszközök eltávolítása:Távolítsa el a szállításhoz használt kiegészítő pozicionáló eszközöket a csővezeték telepítése után
6. Hidrosztatikai vizsgálat:Erősítse meg a rögzített csőtámaszokat a csővezeték végén, ahol a hidrosztatikai vizsgálat során kompenzátorokat szerelnek fel
7. Mozgó alkatrészek:A mozgó alkatrészeket nem korlátozhatják külső szerkezetek

GYIK

1. kérdés: Mi a különbség a harmonika tágulási kötései és a karmantyús tágulási kötések között? Hogyan válasszunk?

V: A harmonika tágulási hézagok elnyelik az elmozdulást a harmonika rugalmas alakváltozása révén, nagy kompenzációs kapacitást, jó tömítést és többirányú elmozdulásra való alkalmasságot kínálnak. Az egyszerűbb szerkezetű, de rendszeres karbantartást igénylő karmantyús tágulási kötések a karmantyú elcsúsztatása révén elnyelik a tengelyirányú elmozdulást. A harmonika tágulási hézagokat szélesebb körben használják általános körülmények között. A kiválasztásnak az elmozdulás típusa, az üzemi nyomás és a hőmérséklet alapján kell történnie; A Dafugui műszaki csapata segíthet a méretezésben.

Q2: Hogyan válasszuk ki a harmonikaanyagot a tágulási hézagokhoz?

V: A gyakori anyagok közé tartozik a 304, 316L, 321 stb. rozsdamentes acél. A 304 általános körülmények között megfelelő; A 316L jobb korrózióállóságot biztosít vegyi és tengeri környezetben; A 321 jobb magas hőmérsékleti ellenállást biztosít a gőzvezetékek számára. A Dafugui az Ön közegtípusának és hőmérsékleti viszonyainak megfelelően tud megfelelő anyagokat ajánlani.

3. kérdés: Igényel-e rendszeres karbantartást a harmonika tágulási hézaga? Mit kell ellenőrizni?

V: Igen. Rendszeres ellenőrzés javasolt: ellenőrizze a harmonika felületét repedések, korrózió vagy mechanikai sérülések szempontjából; ellenőrizze a karimás csatlakozócsavarok meglazulását; ellenőrizze a határoló eszközöket a helyes elhelyezéshez. Ha jelentős sérülést vagy deformációt észlel a harmonikán, azonnal cserélje ki a csővezeték baleseteinek elkerülése érdekében.

4. kérdés: Támogatja a Dafugui a harmonika tágulási hézagok testreszabását?

V: Igen. Nem szabványos testreszabási szolgáltatásokat kínálunk, beleértve a nem szabványos átmérőket, speciális anyagokat (pl. nikkel alapú ötvözetek), speciális üzemi nyomás- és hőmérsékleti követelményeket. Kérjük, adja meg működési paramétereit, és műszaki csapatunk személyre szabott megoldást dolgoz ki.
