Egygömbös gumi tágulási csukló

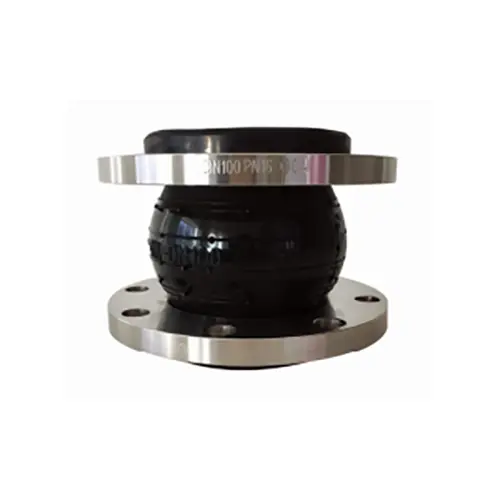

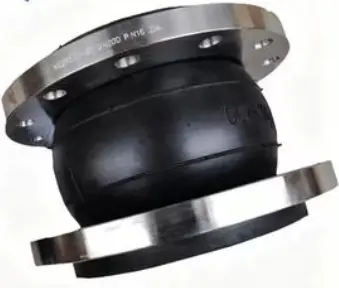

A Single Sphere Rubber Expansion Joint (más néven rugalmas egygömbös gumicsukló vagy rezgésszigetelő) egy rendkívül rugalmas csővezeték rugalmas csatlakozója. A termék egy gumi gömbtestből (belső gumiréteg, nejlon zsinórszövet-erősítés, külső gumiréteg) áll, laza fémkarimákkal kombinálva, magas hőmérsékletű, nagynyomású vulkanizálással öntve. A termékek szigorúan megfelelnek a GB/T 26121 szabványnak, többszörös minőségi ellenőrzéssel a nyersanyagoktól a késztermékekig, nagy belső sűrűséggel és jelentős rugalmas deformációval. A gömb anyagok közé tartozik az NR, NBR, EPDM, CR, FKM stb., amelyek ellenállnak a hőnek, savaknak, lúgoknak, korróziónak és olajnak. A karima anyagok közé tartozik a Carbon Steel Q235 vagy a Stainless Steel 304/316L.

Két alapvető funkció: elmozdulás kompenzáció + rezgéscsillapítás

Az egygömbös gumi tágulási hézag két fő funkciót lát el működés közben:

Először is, az elmozdulás kompenzációja. Amikor a csővezetékek hőtágulást/összehúzódást tapasztalnak a hőmérséklet-változások vagy a berendezés vibrációja miatti elmozdulás miatt, a gumigömb egyedi ívelt szerkezete révén rugalmas deformáción megy keresztül, ami a csővezeték elmozdulási feszültségét rugalmas alakváltozási energiává alakítja, hatékonyan elnyeli a tengelyirányú, oldalirányú és szögeltolódásokat, és csökkenti a csővezeték feszültségét.

Másodszor, rezgéscsillapítás és zajcsökkentés. A gumi, mint rossz vezető, hatékonyan blokkolja a rezgés- és zajátvitelt a csővezetékekben, megvédi a szivattyúkat, szelepeket és egyéb berendezéseket a vibráció által okozott károktól, miközben csökkenti a szerkezet által kibocsátott zajt.

Alkalmazások

Széles körben használják vízellátásban és vízelvezetésben, keringtető vízben, HVAC-ban, tűzvédelemben, papírgyártásban, gyógyszeriparban, vegyiparban, tengeri, villamosenergia- és egyéb csővezeték-rendszerekben. Különösen alkalmas:

• A szivattyú szívó/ürítő csatlakozásai --- elnyeli a szivattyú vibrációját a későbbi berendezések védelmére
• Csővezeték ívek --- a beépítési eltérések és a hőeltolódás kompenzálása
• Tűzvédelmi rendszerek --- tűzoltószivattyúk csatlakoztatása csővezetékekhez, nyomásingadozások elnyelése
• Hűtő cirkulációs vízrendszerek --- hőerőművi tápvíz és hűtő cirkuláció
• Csővezetékek gyakori hőmérséklet-változásokkal --- hatékonyan elnyeli az ismétlődő hőeltolódásokat

Megfelelő közegek: levegő, sűrített levegő, víz, tengervíz, forró víz, olaj, gyenge savak, gyenge lúgok stb.

Anyagválasztási útmutató

GYIK

1. kérdés: Mi a különbség az egygömb és a kettős gömb között? Hogyan válasszunk?

V: Az egyetlen gömb egyszerűbb szerkezetű, kisebb méretű és olcsóbb, alkalmas általános elmozduláskompenzációra és rezgéscsillapításra. A dupla gömb nagyobb kompenzációt és jobb csillapítást kínál, alkalmas nagy elmozdulásra vagy erős vibrációra. Egyetlen gömb elegendő az általános feltételekhez; Dafugui segíthet a kiválasztásban.

Q2: Hogyan válasszunk gumianyagot közeg alapján?

A: Víz/levegő → NR; Olaj → NBR; Savak/lúgok/kültéri → EPDM; Magas hőmérséklet/korrozív → FKM. A Dafugui professzionális ajánlásokat tud adni az Ön működési körülményei alapján.

Q3: Mennyi ideig tart a termék? Mikor kell cserélni?

V: 3-5 év normál körülmények között. Cserélje ki, ha repedéseket, öregedést, kidudorodást vagy folyamatos szivárgást észlel a gömb felületén. A Dafugui eredeti cserealkatrészeket kínál.
