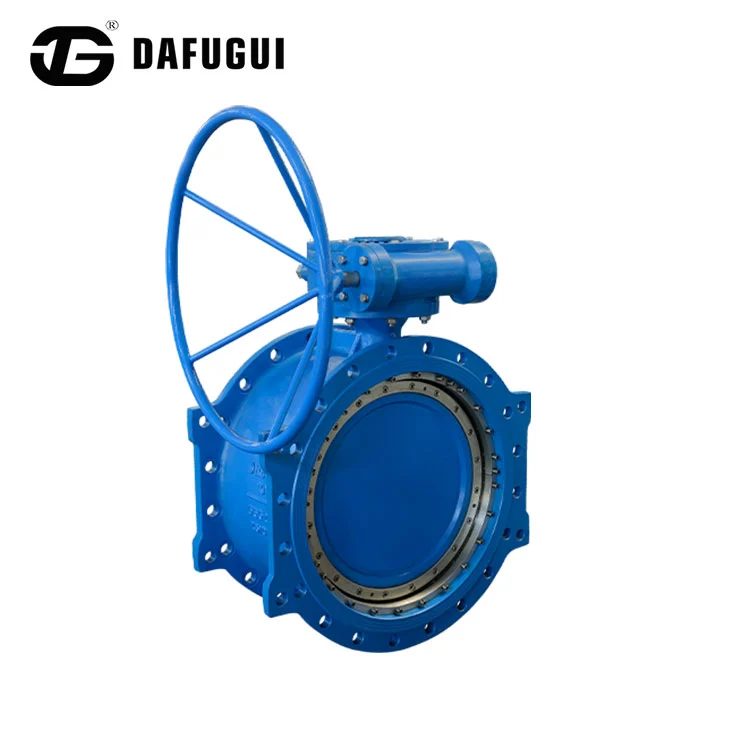

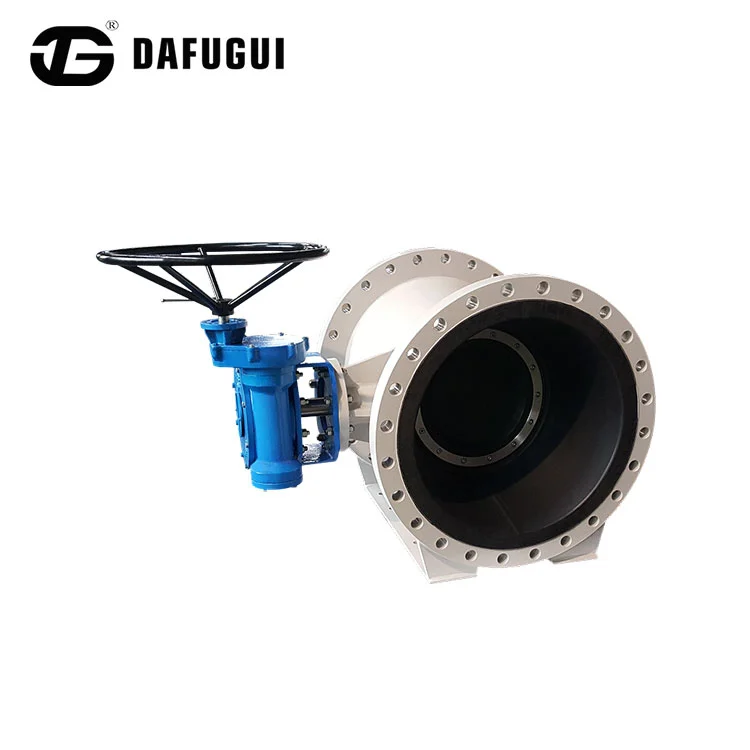

Elasztikus ülés pillangószelep

Ez a Dafugui rugalmas ülésű pillangószelep kiváló minőségű és tartós. Fém-fém vagy kompozit lemezes tömítőszerkezetet használ, és nulla szivárgást ér el egy rugalmas rozsdamentes acél tömítőgyűrűn keresztül. Megőrizheti a szoros tömítést és deformálatlan marad még magas vagy alacsony hőmérsékleti körülmények között is.

Termékparaméterek

Elemzés és problémák

A rugalmas ülékes pillangószelep olyan fő alkatrészekből áll, mint a szeleptest, a szeleplemez, a szelepszár, a rugalmas ülés és a nyomógyűrű.

A nyomógyűrű felépítése és funkciója: A nyomógyűrű oldala tömítőpárt alkot a szeleptesttel és a csőkarimával. Csavarlyukak vannak az oldalán; csavarokat használnak a nyomógyűrű meghúzására, rögzítik a szelepüléket, és integrálják a szeleptestbe, így kialakítva a szelep teljes szerkezeti hosszát.

A nyomógyűrű oldalán található csavarlyukak miatt a tömítőfelület hatékony átmérője csökken. A legtöbb felhasználó csúszós karimákat használ, amelyek névleges belső átmérője 10-20 mm-rel nagyobb. Ez csökkenti a hatékony tömítőfelületet. Ha a szelep és a csőkarima nem koncentrikus a beszerelés során, a szelep rosszul illeszkedik és a csavarfuratokhoz nyomódik. Ebben az esetben a csavarlyukak szabaddá válnak a csőkarima belső furatában, ami szivárgást okoz. A szivárgást a nyomógyűrű hátuljából kiáramló közeg jellemzi.

Elfogadási óvintézkedések

Szerkezeti okok miatt a tesztelés és az átvétel során szivárgások léptek fel, ami miatt a felhasználó értesítette a gyártót a nem megfelelőségről. A kommunikációt követően azonban a termékek zökkenőmentesen átmentek az ellenőrzésen és problémamentesen működtek. Ezért a következő óvintézkedésekkel segítjük a felhasználókat a rugalmas ülések jobb megértésében és használatában.

1. Elasztikus ülékes pillangószelep tesztelésekor fektesse le úgy, hogy a nyomógyűrű oldala felfelé nézzen. Helyezzen egy nyomólapot erre a sík felületre, amely körülbelül akkora, mint a karima külső átmérője és a szelep átmérője. Nyomásvizsgáló gép használata esetén a nyomókarmoknak ehhez a nyomólemezhez kell nyomódniuk, hogy biztosítsák a nyomás egyenletes eloszlását a szeleptest egyik oldalán lévő nyomógyűrűn.

2. Vakkarimával történő teszteléskor az ostya típusú rugalmas, kemény tömítésű pillangószelepeket általában két egymáshoz szorított karimával tesztelik. A karimás, rugalmas ülésű pillangószelepeknél néha a felhasználók csak egy karimát használnak alul a szelephez való csavarozáshoz. Ebben az esetben a szeleptesten lévő nyomógyűrűn lévő rögzítőcsavaroknak viselniük kell a közeg teljes nyomását.

A fenti pontok a telepítés során gyakran előforduló problémák. Szelepszerkezetünk megértése megkönnyíti a telepítést és biztosítja a rugalmas, kemény tömítésű pillangószelep megfelelő használatát.

Alkalmazások és szolgáltatások

Az elasztikus ülékes pillangószelep rugalmas, rozsdamentes acél tömítőgyűrűt használ, amely a szeleptestre van szerelve, hogy valódi szivárgásmentes legyen:

1. Állítható tömítés, szivárgásmentes 100 000 ciklusig;

2. Speciális tömítőszerkezet, nincs feszültség-deformáció magas és hideg körülmények között, nulla szivárgás elérése;

3. Háromdimenziós excenter szerkezet, a tömítések azonnali nyitása, a tömítések azonnali lezárása az érintkezéskor;

4. Axiális pozicionáló eszköz, amely megoldja az axiális tömítőfelület kopása miatti könnyű szivárgás problémáját; az aktuátor bármilyen irányban felszerelhető;

5. Alkalmas tiszta csővezetékekben élelmiszer-, gyógyszer- és vegyiparban, valamint ipari környezetvédelemben, vízkezelésben, sokemeletes épületekben, valamint vízellátó és vízelvezető csővezetékekben a közegek nyitására, zárására vagy szabályozására.
