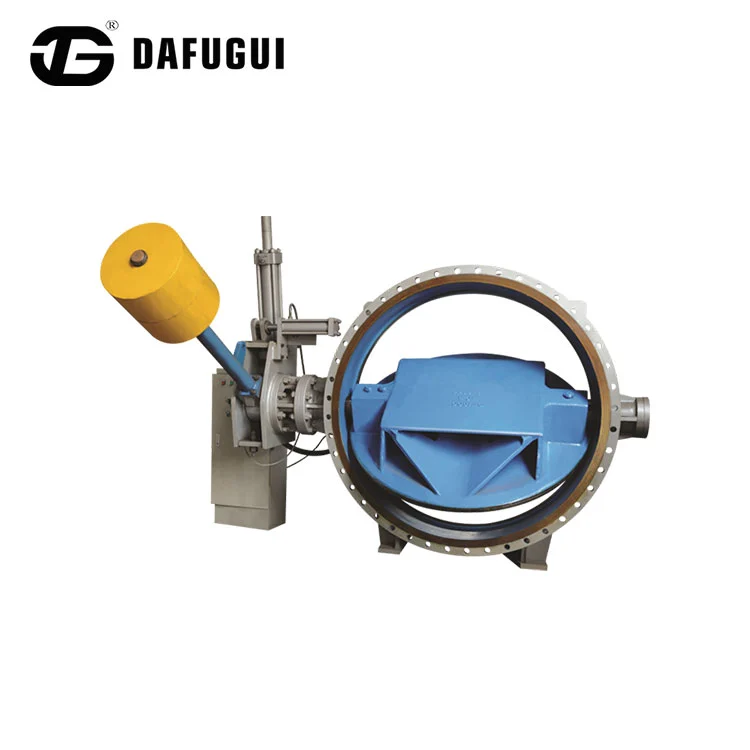

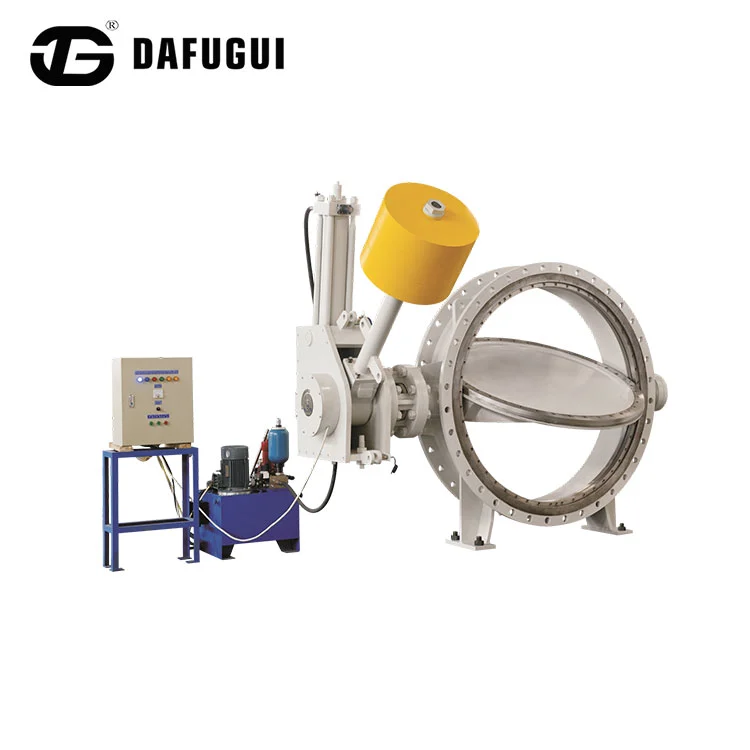

Hidraulikus vezérlés ellenőrző pillangószelep

A Dafugui termékeit a világ számos országában és régiójában értékesítik, lefedve Ázsia, Európa és Amerika piacait. Ezek közül a hidraulikus vezérlésű ellenőrző pillangószelep a gravitációs kalapács potenciális energiáját vagy egy akkumulátor sűrített energiáját használja fel a szelepzáráshoz. Jelenleg ez az egyik legfejlettebb csővezeték-vezérlő eszköz itthon és külföldön. Munka közben a hidraulikus vezérlő ellenőrző pillangószelep a csővezeték tartójával együtt működik, és a hidraulikus átállási folyamat elve szerint egy előre beállított nyitási és zárási programmal megbízható csőlezárást ér el, hatékonyan kiküszöbölve a vízkalapácsot a csővezetékben, és szerepet játszik a csővezetékrendszer biztonságának védelmében.

Termékparaméterek

Működési elv

1. Meghajtási mechanizmus

Az ellensúly potenciális energiája biztosítja a szelep zárásához szükséges erőt. Az olajszivattyú beindulása után túlnyomásos olaj hajtja meg a dugattyút az olajhengerben. A dugattyú és a kar együttesen emeli fel az ellensúlyt, így teljessé válik a szelep nyitása.

2. Szelepnyitás vezérlő

Centrifugális szivattyú működése: Késleltetett szelepnyitás a szivattyú indítása után.

Axiális átfolyású szivattyú működése: A szivattyú és a szelep szinkronban indul, vagy a szelep először részben nyit.

Hidraulikus turbina üzem: Bypass szelep előnyomáscsökkentés, főszelep nyit, turbina indul.

3. Nyomástartó rendszer

Automatikus nyomástartás a szelep nyitásakor; Akkumulátor nyomástartomány: 20-32MPa. Automatikus olajszivattyú nyomás-utánpótlás, ha a nyomást az alacsony nyomási küszöbértékre csökkentik.

4. Szelepzárás vezérlése

Az ellensúly potenciális energiája fokozatos szelepzárást hajt végre:

Gyors zárás: A vízáramlás 70%-át leállítja.

Lassú zárás szakasz: A fennmaradó 30% lassan zár. A kétlépcsős pufferelés kiküszöböli a vízkalapácsot.

5. Vészhelyzeti művelet

A szivattyú kézi működtetése lehetővé teszi a hidraulikus vezérlés ellenőrző pillangószelepének áramellátás nélküli indítását. Az elzárószelep kinyitása arra kényszeríti az ellensúlyt, hogy lezárja a hidraulikus vezérlés visszacsapó pillangószelepét.

Cél

A hidraulikus vezérlő visszacsapó pillangószelepet a szivattyú kimenetéhez vízközegű csővezetékekbe történő beépítésre tervezték, és elzáró- és visszacsapó szelepként is funkcionál. Zárási ideje és sebessége állítható, hogy kiküszöbölje vagy csökkentse a vízkalapács hatását és megakadályozza a munkaközeg visszaáramlását.

Jellemzők és előnyök

1. A hidraulikus vezérlés ellenőrző pillangószelepét az ellensúly potenciális energiája hidraulikusan működteti és zárja, kiváló és megbízható működési teljesítményt biztosítva.

2. A szivattyú után felszerelve a hidraulikus vezérlés visszacsapó pillangószelepe tolózárként/pillangószelepként vagy visszacsapó szelepként használható. Áramlási ellenállási együtthatója mindössze 30%-a a fent említett szelepekének, ami jelentősen megtakarítja az energiát.

3. Az ellensúly zárószerkezettel van felszerelve. Amikor a hidraulikus vezérlés ellenőrző pillangószelepe eléri a megadott pozíciót, az ellensúly kart reteszelni kell egy zárócsappal, hogy megakadályozza az ellensúly visszaesését és a szelep bezárását.

4. A hidraulikus szelepmozgató akkumulátorral van felszerelve, amely nyomás alatt lévő olajat tárol a nyomás kiegyenlítése érdekében szivárgás esetén.
