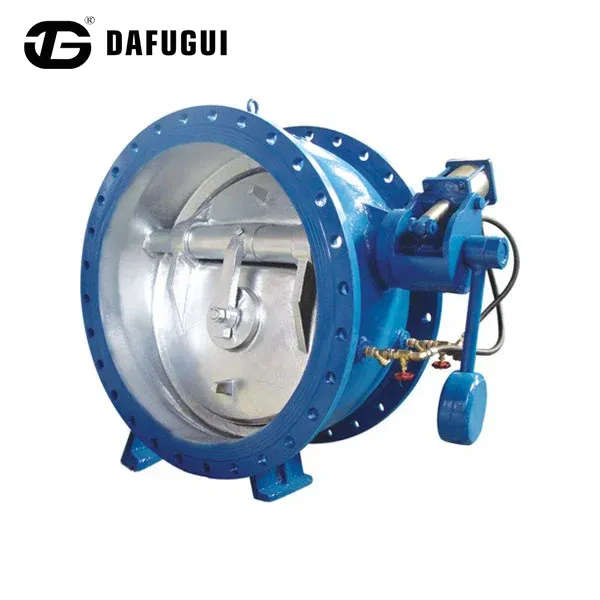

Pillangó puffer visszacsapó szelep hidraulikus csillapító hengerrel

A közvetlenül a kínai Dafugui gyártó által szállított pillangó-puffer visszacsapó szelep hidraulikus csillapító hengerrel megbízható visszaáramlás-szabályozást biztosít a nagy teherbírású települési és ipari csővezetékek számára. A DN50–DN1400 méretekben zökkenőmentesen működik, kétlépcsős hidraulikus pufferelést használ a nyomáslökések kezelésére a rendszer hatékonyságának veszélyeztetése nélkül.

A gömbgrafitos öntöttvas, öntött acél vagy rozsdamentes acél ház opciókkal gyártott szelep alkalmas vízvezetékekhez, szennyvízrendszerekhez, hűtővíz keringtető hálózatokhoz és ipari folyadék alkalmazásokhoz. A Dafugui testreszabott hidraulikus beállítást biztosít a csővezeték nyomása, a szivattyú jellemzői és a működési követelmények alapján.

A hidraulikus pufferszabályozás működési elve

Kétlépcsős záró kialakítás

Amikor a hidraulikus csillapító hengerrel ellátott pillangó-puffer visszacsapó szelep leáll vagy az áramlás iránya megváltozik, a szeleptárcsa automatikusan zárni kezd fordított áramlási erő hatására.

Az első szakaszban a tárcsa mozgásának körülbelül 70-80%-a gyorsan megtörténik, hogy megakadályozza a túlzott visszaáramlást.

A második szakaszban a külső hidraulikus csillapítóhenger vezérli a végső záró mozgást, lehetővé téve, hogy a tárcsa fokozatosan megközelítse a szelepüléket.

Hidraulikus henger csillapító mechanizmus

A hidraulikus henger szabályozott olajkiszorításon keresztül működik. Ahogy a szelep tengelye a zárási helyzet felé forog, a dugattyú mozgása egy állítható fojtócsatornán keresztül kényszeríti a hidraulikaolajat.

Ez állítható ellenállást hoz létre, lassítja a végső zárási sebességet és segít csökkenteni a nyomásingadozásokat a csővezetékrendszeren belül.

Vízkalapács-csökkentési teljesítmény

A végső zárási fázis szabályozásával a hidraulikus csillapító mechanizmus segít minimalizálni a hirtelen áramlási megszakításokat, és csökkenti a káros nyomáslökések kockázatát a nagy távolságú csővezetékekben.

Tervezési szabványok és megfelelőség

Főbb jellemzők

Állítható hidraulikus zárásvezérlés

Az oldalra szerelt hidraulikus henger lehetővé teszi a mérnökök számára a zárási sebesség beállítását a csővezeték hosszának, a szivattyú leállási jellemzőinek és az üzemi nyomásnak megfelelően.

Ez alkalmassá teszi a szelepet különböző vízellátó hálózatokhoz és ipari folyadékrendszerekhez, amelyek egyedi zárási teljesítményt igényelnek.

Non-Slam visszafolyás elleni védelem

A szabályozott zárómechanizmus csökkenti a tárcsa hirtelen ütközését a szelepülékkel szemben, segít meghosszabbítani az élettartamot és fenntartani a csővezeték stabil működését.

Nagy teherbírású pillangószelep szerkezet

A pillangólemezes kialakítás kompakt méreteket, kisebb beépítési helyigényt és megbízható működést biztosít nagy átmérőjű csővezetékrendszerekben.

Többféle anyag opció

A Dafugui különböző test- és belső alkatrészeket szállít az alkalmazási feltételeknek megfelelően:

• GGG40/GGG50 gömbgrafitos öntöttvas általános vízügyi alkalmazásokhoz
• Öntött acél WCB nagyobb nyomású ipari rendszerekhez
• Rozsdamentes acél CF8/CF8M korrozív közegekhez

Minőségellenőrzés és tesztelés

Minden DafuguiPillangó puffer visszacsapó szelepszállítás előtt ellenőrzési eljárásokon esik át:

Hidrosztatikus héj teszt

A szeleptesteket hidraulikus nyomás alatt tesztelik az API 598 követelményei szerint a szerkezeti szilárdság és a nyomásállóság ellenőrzésére.

Ülés szivárgásteszt

Kétirányú tömítési teszteket végeznek a szelep tömítettségének ellenőrzésére és a nem kívánt visszaáramlás megelőzésére.

Méretvizsgálat

A kritikus alkatrészeket, beleértve a szeleptengelyeket, a tárcsatömítési felületeket és a karima méreteit, precíziós mérőberendezéssel ellenőrzik.

Bevonatvizsgálat

A belső és külső epoxi bevonat vastagságát mérik a korrózióvédelem érdekében.

Ipari alkalmazások

Városi vízellátó rendszerek

A szivattyúállomások után és az átviteli csővezetékek mentén telepített szelep segít szabályozni a fordított áramlást és csökkenti a nyomásingadozásokat a szivattyú leállítása során.

Szennyvíztisztító és szállító csővezetékek

Alkalmas szennyvízrendszerekhez, ahol megbízható visszafolyás-megelőzés és korrózióálló védelem szükséges.

Erőművi hűtővízrendszerek

Hűtővíz keringető csővezetékekben használják a szivattyúk védelmére és a stabil áramlási irány fenntartására.

Ipari folyamatok csővezetékei

Alkalmazható ipari vízhez, tisztított szennyvízhez és más nem agresszív folyadékrendszerekhez, amelyek szabályozott szelepzárást igényelnek.

A Dafugui gyártási előnyei

Precíziós megmunkálási képesség

A Dafugui CNC megmunkáló berendezéseket használ a szeleptestek, tengelyek, tárcsák és tömítőalkatrészek feldolgozására, megtartva a méretpontosságot és az összeszerelési konzisztenciát.

Egyedi hidraulikus beállítás

A hidraulikus henger paraméterei a következők szerint konfigurálhatók:

• Csővezeték hossza
• Szivattyú kapacitása
• Statikus nyomás
• Áramlási sebesség
• Kötelező zárási idő

Integrált gyártás és minőségellenőrzés

A szelepöntést, a megmunkálást, az összeszerelés ellenőrzését, a nyomáspróbát és a bevonatvizsgálatot integrált gyártási folyamat vezérli.

Műszaki előírások

Gyakran Ismételt Kérdések

Hogyan javítja a hidraulikus csillapító henger a pillangós visszacsapó szelepet?

A hidraulikus csillapító hengerrel ellátott pillangó-puffer visszacsapó szelep szabályozza a szeleptárcsa végső zárási sebességét. A hagyományos mechanikus zárási módszerekkel összehasonlítva állítható ellenállást biztosít az utolsó löket során, segítve a gyors szelepzárás okozta hirtelen nyomásváltozások csökkentését.

Beszerelés után beállítható a hidraulikus zárási sebesség?

Igen. A hidraulikus rendszer felszerelhető állítható fojtóelemekkel, ami lehetővé teszi a karbantartó személyzet számára, hogy a csővezeték aktuális működési feltételeinek megfelelően módosítsa a zárási jellemzőket.

Milyen anyagok állnak rendelkezésre korrozív alkalmazásokhoz?

A Dafugui rozsdamentes acél CF8/CF8M alkatrészeket és korrózióálló bevonatokat kínál szennyvízzel, ipari folyadékokkal vagy fokozott korrózióvédelmet igénylő környezetekkel kapcsolatos alkalmazásokhoz.

Milyen ellenőrzési dokumentumok állnak rendelkezésre az exportrendelésekhez?

A Dafugui ellenőrzési jegyzőkönyveket, nyomáspróba-jelentéseket, anyagdokumentációt és harmadik féltől származó ellenőrzési támogatást tud biztosítani az ügyfél projekt követelményeinek megfelelően.
