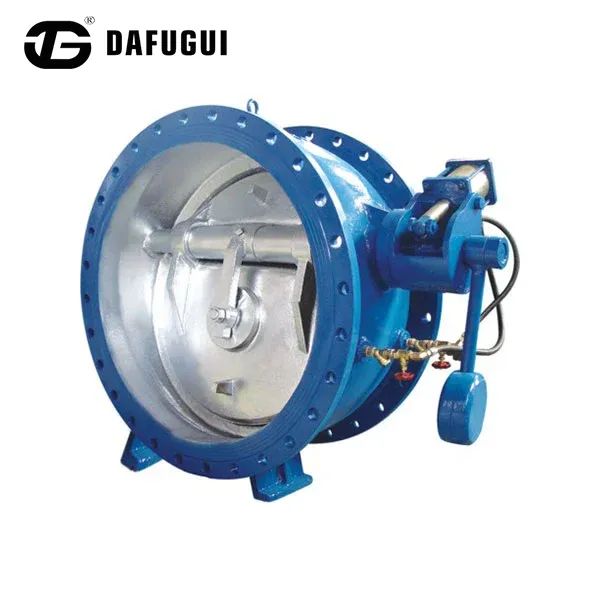

Kétlemezes pillangós visszacsapó szelep hidraulikus pufferrendszerrel

Vásároljon kétlemezes pillangós visszacsapó szelepet hidraulikus pufferrendszerrel közvetlenül a kínai Dafugui gyártótól, hogy javítsa a csővezetékek hatékonyságát. A kompakt lapka alapterületét egy belső hidraulikus csillapító mechanizmussal kombinálva ez a robusztus szelep kezeli az 1,0–2,5 MPa-os közműhálózatok rezgését, miközben csökkenti a telepítés súlyát.

Szerkezeti tervezés és működési előnyök

Kompakt ostya típusú felépítés

A kétlemezes pillangós visszacsapó szelep hidraulikus pufferrendszerrel testkialakítása lehetővé teszi a csővezeték karimái közé történő beépítést, csökkentve a teljes beépítési hosszt a hagyományos lengő típusú visszacsapó szelepekhez képest.

Az előnyök közé tartozik:

Csökkentett telepítési helyigény

Kisebb szelepsúly nagy átmérőjű csővezetékekhez

Könnyebb karbantartás kompakt berendezés-elrendezésben

Alkalmas szivattyús és moduláris rendszerekhez

Kétlemezes áramlásszabályozó kialakítás

A szelep két független félkör alakú lemezt használ, amelyek egy központi csuklós tengelyen keresztül kapcsolódnak össze.

Normál áramlás közben:

A folyadéknyomás kinyitja a lemezeket.

Az osztott tárcsás kialakítás kiegyensúlyozott áramlási utat biztosít.

A tárcsa alsó mozgása csökkenti a nyitási ellenállást.

Fordított áramlás közben:

A rugók segítik a gyors kezdeti zárást.

A hidraulikus pufferrendszer szabályozza a végső ülésmozgást.

A szabályozott zárás segít csökkenteni a hirtelen leállás okozta nyomásingadozásokat.

Szabványok és tervezési megfelelőség

Anyagválasztási útmutató az üzemeltetési feltételekhez

A Dafugui márka előnyei: Tanúsítványok és minőségbiztosítás

• Háromszoros ISO akkreditáció:A Dafugui tanúsított ISO 9001 (Minőségirányítás), ISO 14001 (Környezetvédelmi) és ISO 45001 (Munkahelyi biztonság) keretrendszerek szerint működik, hogy garantálja az egyenletes gyártási minőséget.

• Globális piaci megfelelőség:A termékek európai CE-tanúsítvánnyal rendelkeznek az EU ipari piacain való szabad forgalomba hozatalhoz, és megfelelnek a nemzetközi olaj- és gázfolyadék-szabályozó rendszerekre vonatkozó szigorú API-szabványoknak.

• 100%-os gyári nyomon követhetőség:Minden kétlemezes pillangós visszacsapó szelep hidraulikus pufferrendszerrel rendelkezik keménybélyegzett hőszámokkal és anyagazonosító kódokkal, amelyek a teljes EN 10204 3.1 anyagvizsgálati jelentésekhez (MTR) kapcsolódnak.

Minőségellenőrzési jegyzőkönyvek

• Hidrosztatikus héj teszt:1,5-szeres üzemi nyomáson tesztelve a szerkezeti hangellenőrzés érdekében.

• Nagynyomású ülésteszt:1,1-szeres besorolással tesztelve a buborékmentes tömítés megerősítésére.

• Lemezigazítás és rugófeszítés ellenőrzése:Ellenőrizték, hogy biztosítsák a kiegyensúlyozott lemezzárást, kötés nélkül.

• Vizuális és felületi auditok:Ellenőrizve homoklyukaktól, porozitástól és megmunkálási sorjaktól mentes.

Műszaki előírások

Gyakran Ismételt Kérdések

Beépíthető ez a kétlemezes pillangós visszacsapó szelep hidraulikus pufferrendszerrel függőleges csővezetékekbe?

Igen, felfelé áramlással függőleges vonalakban is beépíthető. A torziós rugók elősegítik a lemez kezdeti zárását, mielőtt az áramlás megfordítása megkezdődik, biztosítva az azonnali, csapódásmentes lekapcsolást.

Miért részesítik előnyben a kétlemezes kialakítást az egytárcsás szeleppel szemben a szűk helyben lévő csúszótalpakban?

A kettős lemezes konfiguráció az áramlási területet felére osztja, drasztikusan csökkentve a tárcsa mozgási távolságát és a szelep súlyát, miközben sokkal rövidebb, szemtől szembeni testprofilt tesz lehetővé.

Hogyan teszteli a Dafugui az ülések tömítettségét, mielőtt kiszállítja a termékeket a gyárból?

Az ISO 5208 szabvány szerint minden egyes szelep gyári hidrosztatikus testvizsgálaton esik át 1,5-szeres névleges nyomáson és buborékmentes üléstömítési teszten, 1,1-szeres névleges nyomáson.
