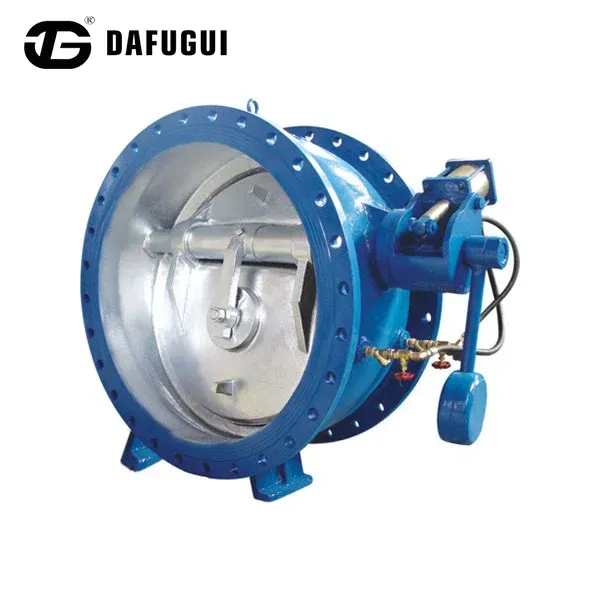

Ellensúlyos pillangó puffer visszacsapó szelep lassú zárású mechanizmussal

A Dafugui ellensúlyos pillangó-puffer visszacsapó szelep lassú zárású mechanizmussal egyesíti a gravitáció által támogatott záróerőt a hidraulikus puffertechnológiával, hogy stabil, csapódásmentes zárást érjen el külső tápegység nélkül.

Amikor a szivattyú működése váratlanul leáll, az ellensúly kezdeti zárónyomatékot generál, hogy a szeleptárcsát a zárt helyzet felé hajtsa. Az utolsó zárási szakaszban a hidraulikus csillapító berendezés szabályozza a tárcsa mozgási sebességét, csökkenti a hirtelen áramlási megszakításokat és segít minimalizálni a vízkalapács hatását.

A Dafugui szelepgyártó üzemében gyártott szelep gömbgrafitos vas, öntött acél és rozsdamentes acél anyagkonfigurációkat támogat a különböző csővezeték-közegekhez és működési feltételekhez.

Működési elv és lassú zárás szabályozása

Gravitációval segített ellensúlyos zárás

A szelep tengelyére külső ellensúlykar van felszerelve, amely a gravitációs erő révén folyamatos zárónyomatékot biztosít. Ellentétben az elektromosan vezérelt működtetőkkel, az ellensúlyos pillangó-puffer visszacsapó szelep lassú zárású mechanizmussal automatikusan működik áramszünet vagy vészhelyzeti szivattyúleállás esetén.

Az ellensúly helyzete állítható a kar mentén, hogy módosítsa a zárási jellemzőket a csővezeték nyomásának, áramlási sebességének és beépítési követelményeinek megfelelően.

Hidraulikus csillapítás a szabályozott záráshoz

A kezdeti zárási szakaszban a szeleptárcsa gyorsan mozog fordított áramlási erő és ellensúly hatására.

Amikor a tárcsa megközelíti az üléshelyzetet, a hidraulikus csillapítóhenger szabályozza a végső zárási sebességet az olajáramlás szabályozásával a belső fojtórendszeren keresztül.

Ez a kétlépcsős zárási folyamat segít:

Csökkentse a szeleptárcsa ütközését az üléshez

Minimalizálja a nyomásingadozást

Növelje a tömítőelemek élettartamát

Csökkentse a vibrációt nagy csővezeték-rendszerekben

A Dafugui márka előnye: Versenyelőny a társakkal szemben

• Ipari klaszter szinergia:A Wenzhou állambeli Longwan kerületben (Kína Valve City) található Dafugui mindössze 3 km-re található a Wenzhou repülőtértől, és páratlan helyi ellátási láncot és hatékony nemzetközi szállítási útvonalakat kínál.

• Integrált 5000 m²-es gyártólétesítmény:A házöntvény megmunkálása, a CNC kikészítés, az automatizált hegesztés és a nyomáspróba egy fedél alatt lehetővé teszi számunkra, hogy kiküszöböljük a közvetítői felárakat, és versenyképes gyári árakat biztosítsunk.

• Fejlett gépberuházás:A nagyméretű szerszámmegmunkáló központok, a nagy pontosságú CNC esztergagépek és az automatizált hegesztősorok felhasználásával a Dafugui nagyobb gyártási pontosságot és rövidebb átfutási időt biztosít, mint a regionális összeszerelő műhelyek.

Műszaki előírások

Minőségellenőrzés és tesztelés

Minden egyes Dafugui ellensúlyos pillangó puffer visszacsapó szelep lassú zárású mechanizmussal szállítás előtt ellenőrzési eljárásokon esik át:

Hidrosztatikus nyomáspróba

A szeleptesteket hidrosztatikus nyomás alatt tesztelik a vonatkozó szabványok szerint, hogy ellenőrizzék a nyomásállóságot és a szerkezeti integritást.

Ülés szivárgásteszt

A tömítési teljesítményt névleges nyomási körülmények között ellenőrzik a megbízható elzárási teljesítmény megerősítése érdekében.

Hidraulikus csillapítási teljesítményteszt

A zárólöketet és a csillapítási jellemzőket ellenőrzik, hogy biztosítsák a lassan záródó mechanizmus zavartalan működését.

Méretvizsgálat

Kritikus összetevők, beleértve:

Szeleptengely

A lemez helyzete

A karima méretei

Ellensúlyos kötés

a végső összeszerelés előtt mérik.

Gyakran Ismételt Kérdések

Mi történik, ha áramszünet miatt a fő szivattyúk váratlanul leállnak?

Az ellensúly mechanizmusa automatikusan leesik a gravitáció hatására, amikor az előremenő áramlás leáll, azonnali záródást indítva külső áram vagy kézi beavatkozás nélkül.

Használható-e az ellensúlyos pillangó puffer visszacsapó szelep lassú zárású mechanizmussal kezeletlen nyersvíz csővezetékekben?

Igen, ha epoxibevonatú gömbgrafitos öntöttvas testtel és rozsdamentes acél tengellyel van felszerelve, akkor tapadás nélkül kezeli a nyers folyóvizet és az enyhe lebegőanyagot tartalmazó csapadékvizet.

Hogyan viszonyulnak a Dafugui árai az európai szelepbeszállítókhoz?

Wenzhou érett ipari ökoszisztémáját és integrált gyári működését kihasználva a Dafugui CE- és API-kompatibilis szelepcsomagokat szállít jelentősen csökkentett beszerzési átfutási idővel és költségpontokkal.
