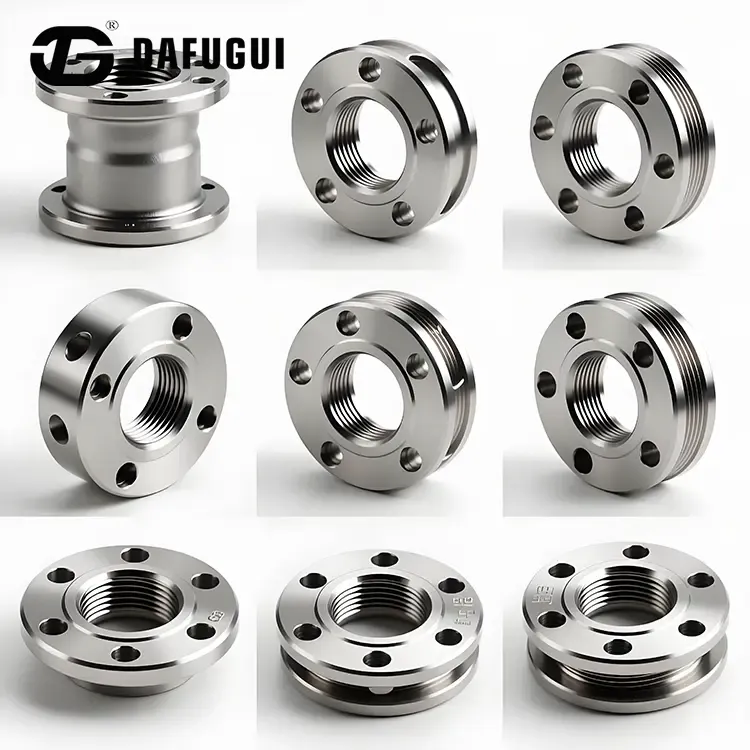

Miért kiválóak a sótalanító üzem magas sótartalmú S32760 menetes csőperemei az SWRO sóoldat- és vegyszervezetékekben?

A korróziós kihívás a tengervízi fordított ozmózisos rendszerekben

A tengervizes fordított ozmózisos üzemek a Föld egyik legigényesebb folyadékkörnyezetében működnek. A magas kloridkoncentráció, a megemelkedett hőmérséklet, az oldott oxigén és a folyamatos szivattyú által kiváltott turbulencia együttesen több irányból támadja meg a fémcsövek alkatrészeit. Az SWRO létesítményekben a sóoldat selejt gyűjtő és a vegyszerkezelő vezetékek különösen sérülékenyek, mivel koncentrált sóoldatokat és maradék kezelőszereket szállítanak magas nyomáson.

Az olyan szabványos rozsdamentes acélok, mint a 316L vagy akár a 904L, szenvedhetnek lyukkorróziótól, réskorróziótól és feszültségkorróziós repedéstől, ha hosszabb ideig forró, magas sótartalmú sóoldat hatásának vannak kitéve. Egyetlen karimás csatlakozás meghibásodása nem tervezett leállásokhoz, termékvesztéshez és költséges javításokhoz vezethet. Emiatt a specifikációs mérnökök egyre gyakrabban keresik a szuperduplex rozsdamentes acélokat a kritikus SWRO csőkötésekhez.

Kloridtámadás és sebességerózió

A kloridionok a helyi korrózió elsődleges mozgatórugói a tengervízrendszerekben. Áthatolnak a fémfelületeken lévő passzív oxidfilmekbe, és a gyenge pontokon lyukképződést okoznak, különösen azokban a hasadékokban, ahol az oxigén megújulása korlátozott. A menetes csatlakozások természetes hasadékokat hoznak létre a menet bekötési zónájában, ami különösen fontossá teszi az anyagválasztást.

Ugyanakkor a nagynyomású fordított ozmózisos tápszivattyúk turbulens áramlást generálnak, amely erodálhatja a védő felületi rétegeket. A vegyi hatás és a mechanikai kopás kombinációja felgyorsítja a fémveszteséget. A csőanyagnak ezért magas kloridállóságot és megfelelő mechanikai keménységet kell kínálnia ahhoz, hogy ellenálljon a sebességi eróziónak.

Az UNS S32760 Super Duplex Steel anyagbeli előnyei

Az UNS S32760, amelyet gyakran F55-nek vagy 1.4501-nek jelölnek, egy szuperduplex rozsdamentes acél, amely kiegyensúlyozza az ausztenites és ferrites fázisokat a nagy szilárdság és a kivételes korrózióállóság elérése érdekében. Kémiáját kifejezetten kloridtartalmú környezetekhez optimalizálták, így erős jelölt a sótalanító üzemek csővezetékeihez.

Az SWRO létesítményekhezSótalanító üzem magas sótartalmú S32760 menetes csőkarimáknagynyomású sóoldat selejt gyűjtőkhöz és vegyszerkezelő vezetékekhez vannak előírva. A hőhegesztési zónák eltávolításával ezek a felcsavarható F55 karimák megőrzik az ötvözet egységes integritását a fordított ozmózisos csúszótalpak és elosztórendszerek között.

Optimalizált kémia a sóoldat kezeléséhez

Az UNS S32760 ötvözet-összetétele 24-26% krómot, 3-4% molibdént és 0,2-0,3% nitrogént tartalmaz. A 0,5-1,0%-os réz és a 0,5-1,0%-os volfrám szándékos hozzáadása tovább növeli a klorid-sóoldattal szembeni ellenállást. A szabványos 316L vagy 904L minőségekkel összehasonlítva ez a kémia magasabb pontozási ellenállási egyenértéket és jobb teljesítményt biztosít forró tengervizes környezetben.

• Magas króm és molibdén tartalom:Támogatja a stabil passzív filmet kloridban gazdag közegben.
• Nitrogén ötvözés:Javítja a lyuk- és réskorrózióval szembeni ellenállást, miközben növeli a szilárdságot.
• Réz és volfrám adalékok:Növelje a teljesítményt nagy sótartalmú sóoldatban, és csökkentse a helyi támadásokra való hajlamot.
• Kiegyensúlyozott duplex mikrostruktúra:Nagy mechanikai szilárdságot és jó szívósságot biztosít.

Egységes anyagszerkezet hegesztési zónák nélkül

A hegesztett kötések olyan hőciklusokat vezetnek be, amelyek megváltoztathatják a szuperduplex acélok mikroszerkezetét, és csökkentett korrózióállóságú helyi zónákat hozhatnak létre. A menetes karimák teljesen elkerülik ezt a problémát. Mivel a csatlakozás mechanikus, az ötvözet szerkezete egyenletes marad a karima testén és a menet területén. Ez az egységesség a fő oka annak, hogy a menetes S32760 karimákat előnyben részesítik a fordított ozmózisú csúszótalpakban és elosztórendszerekben, ahol a megbízhatóság kritikus.

Menetes karima kialakítása és méretszabványai

A menetes csőkarimák praktikus módszert kínálnak a karimás csövek hegesztés nélküli csatlakoztatására. A karimatestben van egy menetes furat, amely egy megfelelő külső menettel rendelkező csövet fogad. Amikor a csövet a karimába csavarják, a szerelvény mechanikus csatlakozást hoz létre, amely karbantartás vagy rendszer-újrakonfigurálás céljából szétszedhető.

ASótalanító üzem magas sótartalmú S32760 menetes csőkarimákhasználjon UNS S32760 szuperduplex acélt a testhez és a menetformához, lehetővé téve, hogy ugyanaz a korrózióálló ötvözet szolgálja a karimát és az összekötő csövet. Ezzel elkerülhető a galvanikus eltérés, és leegyszerűsödik az anyagok nyomon követhetősége a csőrendszerben.

A fent felsorolt ​​méretszabványok biztosítják, hogy a karimák megfelelően illeszkedjenek a sótalanító üzemek szabványos csővezetékeihez és berendezéseihez. A 150# osztálytól a 2500# osztályig terjedő nyomásosztályok lefedik az SWRO betápláló, sóoldat selejt és vegyszeradagoló vezetékekben található üzemi nyomások tartományát.

Menettípusok és tömítési szempontok

A menetes csatlakozások a külső és belső menetek közötti kapcsolódáson alapulnak, hogy nyomásálló kötést hozzanak létre. Az NPT menetek kúpos formát használnak, amely összenyomja a meneteket, amikor azok összekapcsolódnak, míg a BSPT menetek hasonló elvet követnek az ISO 7-1 szerint. Különleges projektkövetelményekhez metrikus szálak is rendelkezésre állnak. A megfelelő menetkenés és az ellenőrzött utánpótlási nyomaték elengedhetetlenek a megbízható tömítés eléréséhez a menetoldalak károsodása nélkül.

Teljesítmény a nagynyomású sóoldat-elutasító fejlécekben

Az SWRO üzemekben a sóoldat selejt gyűjtőfejei nagy nyomáson működnek, és koncentrált sóoldatokat szállítanak, amelyek meghaladhatják a nyers tengervíz sótartalmát. A csővezetéknek szivárgás nélkül kell tartalmaznia ezeket a folyadékokat, miközben ellenáll a belső korróziónak és a külső légköri támadásoknak a part menti környezetben.

ASótalanító üzem magas sótartalmú S32760 menetes csőkarimákezekre a munkakörülményekre tervezték. A szuperduplex ötvözet ellenáll a klorid lyukkorróziónak és a réskorróziónak, míg a kovácsolt mikrostruktúra mechanikai keménységet biztosít, amely segít enyhíteni a felületi eróziót turbulens áramlás esetén. A menetes kialakítás kiküszöböli a hegesztési hő által érintett zónákat, amelyek előnyös korróziós helyekké válhatnak.

Hidrosztatikus nyomásvizsgálat és méretellenőrzés

Minden egyes gyártási tételt hidrosztatikus héjvizsgálatnak vetnek alá a névleges tervezési érték 1,5-szeresével. Ez ellenőrzi a mechanikai elszigetelést, és feladás előtt azonosítja a gyártási hibákat. A méretkonzisztenciát digitális koordináta mérőgépekkel ellenőrzik, olyan kritikus paraméterekkel, mint a karima vastagsága, a csavarfurat osztáskörei és a menetemelkedés a vonatkozó szabvány szerint.

Szemcsék közötti korrózióállóság

Szemcseközi korrózió léphet fel a rozsdamentes acélokban, amikor a termikus feldolgozás során króm-karbidok válnak ki a szemcsehatárokon. Az S32760 karimákat az ASTM A262 Practice E szerint értékelték, hogy megerősítsék a szemcsék közötti vegyi támadással szembeni ellenállást. Ez a teszt további biztonságot nyújt az agresszív sóoldatú közegek hosszú távú használatához.

Bevált telepítési és karbantartási gyakorlatok

A helyes telepítés meghosszabbítja a menetes szuperduplex karimák élettartamát, és megakadályozza a szivárgást a csatlakozásnál. A következő gyakorlatok érvényesek a legtöbb SWRO csőrendszerre.

• Menetellenőrzés:Összeszerelés előtt ellenőrizze a külső és belső meneteket sérülések, törmelékek vagy gyártási hibák szempontjából.
• Tisztítsa meg a tömítőfelületeket:Távolítsa el az olajat, a szennyeződéseket és a sóréteget a menetekről és a karimákról.
• Kompatibilis kenőanyag:Vigyen fel szuper duplex rozsdamentes acélhoz és a technológiai közeghez megfelelő kenőanyagot.
• Ellenőrzött smink:Húzza meg a csatlakozást az ajánlott nyomatékkal, hogy elkerülje a menetek túlfeszítését.
• Karima beállítás:Győződjön meg arról, hogy az illeszkedő karimák párhuzamosak, és a csavarfuratok erőltetés nélkül egy vonalba esnek.
• Szivárgás ellenőrzése:Fokozatosan helyezze nyomás alá a rendszert, és ellenőrizze, hogy a menetes kötés nem könnyez-e vagy szivárog-e.

TelepítéskorSótalanító üzem magas sótartalmú S32760 menetes csőkarimák, a karbantartó csapatoknak rögzíteniük kell a szerelési nyomatékot és a dátumot minden egyes csatlakozásnál. Ez az információ támogatja a későbbi ellenőrzést, és segít azonosítani azokat a csatlakozásokat, amelyek hőciklus vagy nyomásingadozás után újra meghúzást igényelhetnek.

Rendszeres ellenőrzés és összeszerelés

A menetes csatlakozások egyszerű mechanikus szétszerelést tesznek lehetővé a tervezett szűrőtisztítások vagy membráncserék során. Ellentétben a hegesztett kötésekkel, ezek menetteleníthetők és újra összeszerelhetők a csőtekercsek levágása nélkül. Az összeszerelés során ellenőrizze, hogy a menetek nem kopottak-e vagy korróziósak-e, és cserélje ki a sérült alkatrészeket.

Rutinszerű ellenőrzéseSótalanító üzem magas sótartalmú S32760 menetes csőkarimáka menet állapotára, a karima felületének állapotára és a szivárgás jeleire összpontosít. A lerakódások alatti réskorrózió megelőzése érdekében el kell távolítani a külső felületeken lerakódott sókérget. Ha lyukas vagy repedés észlelhető, az érintett karimát ki kell cserélni egy új, ugyanabból az ötvözetből készült komponensre.

Minőségellenőrzés és gyári gyártás

Gyártó:Dafugui, ezeket a karimákat speciális hidegalakító és többtengelyes CNC gépekkel felszerelt szerelvény- és karimaműhelyekben gyártják. A gyártósorok képesek kezelni a városi sótalanítási projektek nagy mennyiségű ellátási igényeit, miközben megőrzik a méretkonzisztenciát a nagy szállítmányok között.

A minőségirányítás ISO 9001 és CE keretrendszert követ. Az EN 10204 3.1 szerinti anyagvizsgálati tanúsítványokat a karimás felnikre keményen rányomott hőszámokkal szállítjuk, amelyek teljes nyomon követhetőséget biztosítanak a nyersanyagtól a kész alkatrészig.

Dedikált szerelvény- és karimasorok

A gyár külön gyártócellákat üzemeltet a menetes karimák és a hozzáillő csőszerelvények számára. Ez az elrendezés lehetővé teszi a gyártó számára, hogy komplett csővezeték-csomagokat szállítson, amelyek könyököket, pólókat, szűkítőket és szuperduplex ötvözetből készült szelepeket tartalmaznak. A sótalanító csúszótalp-építők számára a több alkatrész egyetlen forrása leegyszerűsíti a beszerzést, és biztosítja az anyagok kompatibilitását a teljes csőrendszerben.

Szállítási és szállítási információk

• Minimális rendelési mennyiség:1 db, kísérleti üzemek és rendszerjavítások támogatása.
• Normál szállítási határidő:15-30 nap, légi fuvarozási lehetőséggel a sürgős üzemfordulatokhoz.
• Kereskedelmi feltételek:EXW, FOB és CIF az Incoterms 2020 szerint.
• Nyomonkövetési csomag:EN 10204 3.1 anyagvizsgálati tanúsítványok hőszámokkal.

Gyakran Ismételt Kérdések
