Miért részesítik előnyben a vízügyi mérnökök a pillangószelepeket a szivattyúállomási alkalmazásokhoz?

Sétáljon be bármelyik települési vízszivattyú-állomásra, és látni fogja őket: szelepsorok, amelyek hatalmas szivattyúkon, gyűjtőkön és nyomóvezetékeken keresztül szabályozzák a víz áramlását. Évtizedeken át a tolózár volt az alapértelmezett választás ezekhez a kritikus szigetelési pontokhoz. De az elmúlt húsz évben csendes forradalom ment végbe. A vízügyi mérnökök egyre gyakrabban határozzák meg a pillangószelepeket a szivattyúállomási alkalmazásokhoz. Az ok nem egyetlen tényező, hanem olyan előnyök kombinációja, amelyek aPillangószelepegyedülállóan megfelel a modern vízi infrastruktúra igényeinek. A zsúfolt szelepcsarnokokban helyet megtakarító kompakt lapka-kialakítástól a gyors leválasztást lehetővé tevő negyedfordulatú működésig a Butterfly Valve megbízható, hatékony és költséghatékony megoldásnak bizonyult.

A pillangószelep egy negyedfordulatú szelep, amely egy forgó tárcsát használ az áramlás szabályozására. A tárcsa egy tengelyre van felszerelve, és a szeleptesten belül forog. Amikor a tárcsa merőleges az áramlásra, a szelep zárva van. Ha párhuzamos az áramlással, a szelep nyitva van. A tömítést egy elasztomer ülék hozza létre, amely érintkezik a tárcsa élével. Ez az egyszerű kialakítás számos előnnyel rendelkezik a többi szeleptípushoz képest: kompakt, könnyű és alacsony működési nyomatékot igényel. Működtethető kézi kerékkel vagy karral, vagy automatizálható elektromos vagy pneumatikus működtetővel. És buborékmentes elzárást biztosít, ami elengedhetetlen a szivattyú leválasztásához. Ez a cikk megvizsgálja, hogy a vízügyi mérnökök miért részesítik előnyben a pillangószelepeket a szivattyútelepi alkalmazásokhoz, kitérve a műszaki előnyökre, a legfontosabb specifikációkra és a gyakorlati megfontolásokra, amelyek ezt a preferenciát vezérlik. Részletes specifikációkat is biztosítunk a Dafugui Pipe Valve Co., Ltd.-nél lévő gyárunkból származó Butterfly Valve termékeinkhez.

Tartalomjegyzék

• 1. Mi a pillangószelep és hogyan működik?
• 2. Miért számít a kompakt kialakítás a szivattyúállomásokon?
• 3. Hogyan javítja az alacsony nyomaték a működést és az automatizálást?
• 4. Milyen tömítési technológiák biztosítják a buborékmentes elzárást?
• 5. Hogyan viszonyul a pillangószelep a kapu- és golyósszelepekhez?
• 6. Melyek a szivattyúállomási pillangószelepek legfontosabb előírásai?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Mi a pillangószelep és hogyan működik?

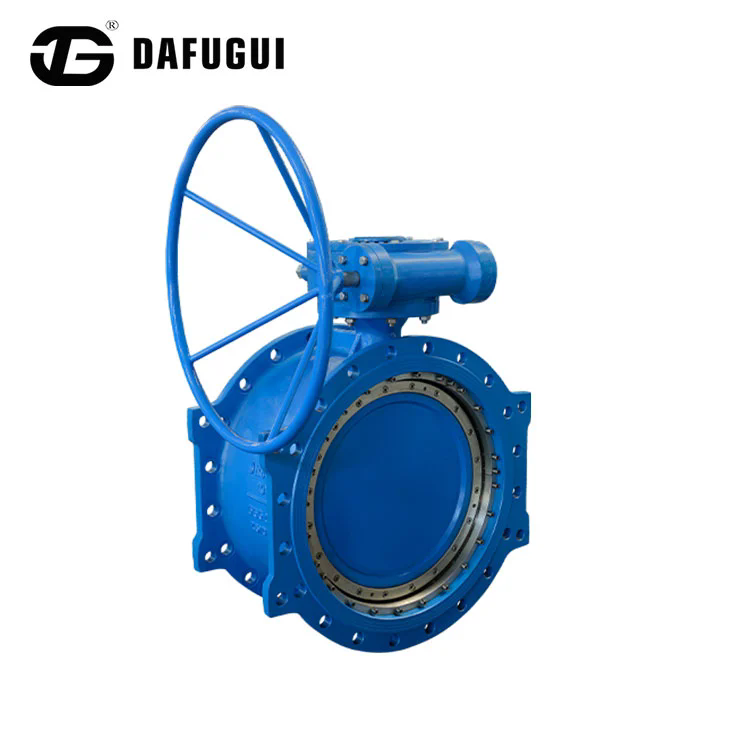

A pillangószelep egy negyedfordulatú szelep, amely egy központi tengelyre szerelt kör alakú tárcsával szabályozza az áramlást. A tárcsa a szeleptesten belül forog. Zárt helyzetben a tárcsa merőleges az áramlási útra, blokkolja a folyadék áthaladását. Nyitott helyzetben a tárcsa párhuzamos az áramlással, így a folyadék minimális ellenállással halad át. A tömítést egy elasztomer ülék hozza létre, amely vagy a szeleptesthez van rögzítve (rugalmas ülék), vagy cserélhető (PTFE-ülék). A tengely a tárcsát forgató működtető mechanizmushoz csatlakozik – karhoz, kézikerékhez vagy működtetőhöz. A szelepet jellemzően két karima közé szerelik be, innen ered a "ostya" elnevezés. Dugaszolható is, ami lehetővé teszi, hogy a szelepet egy cső végére szereljük be, alsó karima nélkül.

A pillangószelep kialakítása számos előnnyel jár a szivattyúállomási alkalmazásokhoz. Az első a kompakt, szemtől szembeni méret. A pillangószelep sokkal kevesebb helyet foglal, mint egy azonos átmérőjű tolózár. Ez kritikus a szivattyúállomásokon, ahol a szelepcsarnok gyakran zsúfolt szivattyúkkal, csövekkel és egyéb berendezésekkel. A második az alacsony súlya. A pillangószelep lényegesen könnyebb, mint a tolózár, ami megkönnyíti a telepítést és csökkenti a csőrendszer szerkezeti terhelését. A harmadik a negyedfordulós működése. A tárcsa csak 90 fokkal forog, ami azt jelenti, hogy a szelep gyorsan nyitható vagy zárható. Ez elengedhetetlen a vészleválasztáshoz és a szivattyú indításához és leállításához. Az alábbi táblázat összefoglalja a pillangószelep alapvető összetevőit.

atDafugui Pipe Valve Co., Ltd., gyárunk pillangószelepeket gyárt szivattyúállomási alkalmazásokhoz, különböző méretekben és konfigurációkban. Kínálunk ostya- és füles kiviteleket, rugalmas és PTFE-üléseket, valamint kézi és automatizált kezelőket. Mérnöki csapatunk szorosan együttműködik a vízügyi mérnökökkel, hogy minden alkalmazáshoz kiválaszthassa az optimális szelepet, biztosítva a megbízható teljesítményt és a hosszú élettartamot.

2. Miért számít a kompakt kialakítás a szivattyúállomásokon?

A pillangószelep kompakt kialakítása az egyik legfontosabb oka a szivattyúállomásokon való népszerűségének. A szivattyúállomás szivattyúk, motorok, csövek, szelepek és vezérlőelemek komplex összeállítása. A hely mindig prémium. A szelepcsarnoknak elegendő helyet kell biztosítania a karbantartáshoz, de a lehető legkisebbnek kell lennie az építési költségek csökkentése érdekében. A pillangószelep lényegesen kevesebb helyet foglal, mint egy tolózár vagy egy azonos átmérőjű gömbcsap. Például egy 12 hüvelykes (DN300) pillangószelep átmérője körülbelül 78 mm, míg az azonos méretű tolózár szemtől szemben körülbelül 300 mm. Ez azt jelenti, hogy egy pillangószelep szelepenként több mint 220 mm helyet takaríthat meg. A több tucat szelepes szivattyútelepen ez a helymegtakarítás jelentős. Az alábbi táblázat összehasonlítja a pillangószelepek és a gyakori méretekhez tartozó tolózárak szemtől szembe méretezett méreteit.

A Butterfly Valves által biztosított helymegtakarítás közvetlenül a szivattyúállomás költségmegtakarítását jelenti. A kisebb szelepcsarnok kevesebb betont, kevesebb szerkezeti acélt és kevesebb földet jelent. Ez rövidebb csőjáratokat is jelent, ami csökkenti a nyomásveszteséget és a szivattyúzási költségeket. Egy nagy települési szivattyútelepen a megtakarítás jelentős lehet. Üzemünkben pillangószelepeinket úgy tervezzük, hogy a lehető legkompaktabbak legyenek a teljesítmény csökkenése nélkül. Végeselem-elemzést (FEA) használunk a test és a tárcsa geometriájának optimalizálására a szilárdsági és áramlási jellemzők szempontjából. Célunk egy kompakt és megbízható szelep kialakítása.

3. Hogyan javítja az alacsony nyomaték a működést és az automatizálást?

A pillangószelepek alacsony üzemi nyomatéka egy másik kulcsfontosságú előny a szivattyúállomási alkalmazásokban. A nyomaték a szelep tengelyének elfordításához szükséges erő. A tolózárnál nagy a nyomaték, mert a kaput az áramlással és a szártömítés súrlódásával szemben kell felemelni. A pillangószelepben a nyomaték sokkal alacsonyabb, mivel a tárcsa az áramláson keresztül forog, nem pedig ellene. Az alacsony forgatónyomaték azt jelenti, hogy a szelep manuálisan működtethető kis kézikerékkel vagy karral, még nagy méreteknél is. Ez azt is jelenti, hogy a szelep egy kisebb, olcsóbb működtetővel automatizálható. Ez különösen fontos a szivattyúállomásokon, ahol sok szelep automatizált a távvezérlés és a folyamatoptimalizálás érdekében. Az alábbi táblázat összehasonlítja a pillangószelepek és a tolózárak működési nyomatékát az általános méretekhez.

A Butterfly Valve alacsony nyomatéka számos gyakorlati előnnyel jár. Először is megkönnyíti és gyorsabbá teszi a kézi kezelést. Egyetlen kezelő egy egyszerű karral nyithat vagy zárhat egy nagy pillangószelepet. Másodszor, csökkenti az aktuátor méretét és költségét. Egy kisebb hajtómű kevesebb energiát fogyaszt és kevesebb karbantartást igényel. Harmadszor, csökkenti a szeleptengely és a csapágyak terhelését, meghosszabbítva a szelep élettartamát. A Dafugui-nál gyárunk pillangószelepeinket alacsony üzemi nyomatékra tervezi. Precíziós csapágyakat és alacsony súrlódású ülésanyagokat használunk a nyomaték minimalizálása érdekében. Számos meghajtást is kínálunk, beleértve a kézi karokat, kézikereket, elektromos működtetőket és pneumatikus hajtóműveket, hogy megfeleljenek a különböző automatizálási követelményeknek.

4. Milyen tömítési technológiák biztosítják a buborékmentes elzárást?

A buborékmentes elzárás elengedhetetlen a szivattyúállomási alkalmazásokhoz. Ha a szivattyút karbantartás céljából leválasztják, a szelepnek teljesen le kell állítania a víz áramlását. Még egy kis szivárgás is biztonsági kockázatokat, vízkárokat és a folyamatok hatékonyságát okozhatja. A pillangószelepek tömítőrendszere ezért kritikus tervezési jellemző. A legelterjedtebb tömítési technológia a rugalmas ülék, amely elasztomer anyagból, például EPDM-ből vagy NBR-ből készül. Az ülés a szeleptesthez van ragasztva, és amikor a tárcsa bezárul, összenyomódik az üléssel, szoros tömítést hozva létre. Az ülés anyagának kompatibilisnek kell lennie a víz kémiájával és az üzemi hőmérséklettel. Magasabb hőmérséklet vagy agresszívebb víz esetén PTFE-ülés használható. Az alábbi táblázat összefoglalja a pillangószelepeinkben alkalmazott tömítési technológiákat.

Üzemünkben csak jó minőségű ülésanyagokat használunk, neves beszállítóktól. Szállítás előtt minden szelepet a maximális üzemi nyomáson tesztelünk szivárgás szempontjából. Számos üléskialakítást is kínálunk, beleértve a ragasztott üléseket és a cserélhető üléseket is, hogy megfeleljenek a különböző karbantartási igényeknek. Célunk, hogy olyan pillangószelepet biztosítsunk, amely megbízható, buborékmentes elzárást biztosít teljes élettartama alatt.

5. Hogyan viszonyul a pillangószelep a kapu- és golyósszelepekhez?

A szivattyúállomás-alkalmazások szelepének kiválasztásakor a mérnökök több lehetőség közül választhatnak, beleértve a tolózárakat, a golyóscsapokat és a pillangószelepeket. Mindegyik típusnak megvannak a maga erősségei és gyengeségei, és a választás az alkalmazás speciális követelményeitől függ. Az alábbi táblázat összehasonlítja ezen szeleptípusok főbb jellemzőit.

Amint a táblázat mutatja, a pillangószelep a kompaktság, a kis tömeg, az alacsony nyomaték és a költséghatékonyság legjobb kombinációját kínálja szivattyúállomási alkalmazásokhoz. Míg a tolózárnál kisebb a nyomásesés, ha teljesen nyitva van, a pillangószelep nyomásesése a legtöbb szivattyúállomási alkalmazásnál elfogadható, különösen akkor, ha a szelep megfelelő méretű. A golyósszelep kiváló tömítést kínál, de drágább és terjedelmesebb, mint a pillangószelep. A Dafugui Pipe Valve Co., Ltd.-nél széleskörű tapasztalattal rendelkezünk a szivattyúállomások pillangószelepeinek szállításában, és műszaki támogatást nyújtunk az alkalmazáshoz megfelelő szelep kiválasztásához.

6. Melyek a szivattyúállomási pillangószelepek legfontosabb előírásai?

A szivattyúállomás-alkalmazásokban használt pillangószelepek kulcsfontosságú specifikációi közé tartozik a méret, a nyomásérték, a test anyaga, a tárcsa anyaga, a tengely anyaga, az ülés anyaga, a végcsatlakozás és a meghajtás típusa. Az alábbi táblázat összefoglalja a pillangószelepeink jellemző specifikációit.

Üzemünkben pillangószelepeket gyártunk, hogy megfeleljenek ezeknek és még sok másnak. A szelepet egyedi projektkövetelményekhez tudjuk szabni, beleértve a speciális anyagokat, speciális végcsatlakozásokat és speciális működési mechanizmusokat. Mérnökcsapatunk segíthet a kiválasztási folyamatban, és részletes műszaki adatokat szolgáltat a projekthez.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség az ostya és a füles pillangószelep között?

Válasz: Az ostya pillangószelepet két karima közé szerelték fel. A szelepet a karimás csavarok tartják a helyén, amelyek áthaladnak a szeleptesten. A füles pillangószelep testén menetes betétek találhatók, amelyek lehetővé teszik, hogy a cső végére szerelhető lefelé irányuló karima nélkül. A füles kialakítás hasznos zsákutcában és karbantartáskor, ahol a szelep egyik oldalát le kell választani. A Dafugui Pipe Valve Co., Ltd.-nél ostya- és füles pillangószelepeket is gyártunk.

2. kérdés: Használható-e pillangószelep áramlásszabályozásra, vagy csak leválasztásra?

Válasz: A pillangószelep használható leválasztásra és áramlásszabályozásra is. Mivel a tárcsa az áramlási pályán keresztül forog, az áramlási sebesség szabályozásához közbenső szögekbe helyezhető. A pontos áramlásszabályozáshoz azonban szükség lehet egy speciálisan kialakított vezérlő pillangószelepre, karakterizált tárcsával. Egyszerű fojtási alkalmazásokhoz gyakran elegendő egy szabványos pillangószelep. Mérnöki csapatunk tanácsot ad az Ön speciális áramlásszabályozási követelményeinek megfelelő szelep kiválasztásában.

3. kérdés: Hogyan válasszam ki a megfelelő ülésanyagot a szivattyúállomásomhoz?

Válasz: Az ülés anyaga függ a víz kémiai összetételétől, az üzemi hőmérséklettől és a szükséges élettartamtól. Az EPDM az ivóvíz és szennyvíz szabványos választása, mivel ellenáll a víznek, a gőznek és az enyhe vegyszereknek, és széles hőmérséklet-tartományban rendelkezik. Az NBR-t akkor használják, ha a víz olajat vagy üzemanyagot tartalmazhat. A PTFE-t magas hőmérsékletű vízhez vagy agresszív vegyszerekhez használják. A Vitont a legigényesebb vegyi és hőmérsékleti feltételekhez használják. Technikai csapatunk segít kiválasztani az alkalmazásához megfelelő ülésanyagot.

4. kérdés: Milyen gyakran kell karbantartani a pillangószelepet?

Válasz: A karbantartás gyakorisága az alkalmazástól és az üzemi körülményektől függ. Szivattyútelepi szelepek esetében javasoljuk a szemrevételezést negyedévente, a működési ellenőrzést félévente, valamint a teljes körű felülvizsgálatot 3-5 évente vagy meghatározott számú ciklus után. Az ellenőrzésnek tartalmaznia kell a szivárgás ellenőrzését, a működési nyomaték ellenőrzését és az ülés kopásának ellenőrzését. A rendszeres karbantartás megbízható teljesítményt és hosszú élettartamot biztosít.

5. kérdés: Automatizálható-e a pillangószelep?

Válasz: Igen, a pillangószelep automatizálható elektromos vagy pneumatikus működtetővel. Az elektromos működtetőket általában szivattyúállomásokon használják távvezérlésre és az üzem SCADA rendszerével való integrációra. A pneumatikus hajtóműveket ott használják, ahol sűrített levegő áll rendelkezésre, és gyors működés szükséges. Üzemünkben a szelepmozgatók széles választékát kínáljuk, és komplett szelepszerelvényeket tudunk biztosítani felszerelt és tesztelt szelepmozgatóval.

8. Következtetés

A pillangószelepeket a vízmérnökök előnyben részesítik a szivattyútelepi alkalmazásokhoz, mert az előnyök egyedülálló kombinációját kínálják: kompakt kialakítás, könnyű felépítés, alacsony működési nyomaték, buborékmentes tömítés és költséghatékonyság. Ezek az előnyök kisebb szelepházakban, alacsonyabb építési költségekben, könnyebb működésben és megbízható teljesítményben nyilvánulnak meg. A Dafugui Pipe Valve Co., Ltd.-nél gyárunk rendelkezik a szivattyútelepi alkalmazások legigényesebb követelményeinek megfelelő pillangószelepek gyártásához szükséges szakértelemmel és berendezésekkel. Kiváló minőségű anyagokat, precíziós gyártási folyamatokat és szigorú tesztelést használunk annak érdekében, hogy minden általunk gyártott szelep megbízható teljesítményt és hosszú élettartamot biztosítson.

Akár új szivattyútelepet tervez, akár meglévő létesítményt korszerűsít, vagy ipari vízrendszert karbantart, kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, hogy megbeszéljük igényeit. Részletes termékleírásokat, anyagválasztási segítséget és alkalmazástámogatást tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a víz infrastrukturális projektjeiben világszerte.

Lépjen kapcsolatba a Dafugui Pipe Valve Co., Ltd.-vel még mahogy megvitassák a pillangószelepekkel kapcsolatos követelményeket, és felfedezzék, hogyan javíthatják szelepeink szivattyúállomása hatékonyságát és megbízhatóságát.
