Hogyan védi meg a harmonika tágulási kötés a csővezetékrendszereket a hőtágulástól, a vibrációtól és a mechanikai igénybevételtől?

A petrolkémiai, energiaipari és kohászati ​​létesítmények csővezetékei folyamatosan hőtágulásnak, összehúzódásnak, vibrációnak és mechanikai deformációnak vannak kitéve. Megfelelő kompenzáció nélkül ezek az erők szivárgásokat, fáradási repedéseket és a berendezés idő előtti meghibásodását okozhatják. AFújtató tágulási hézag-tólDafuguielnyeli a tengelyirányú, oldalirányú, szögletes és kombinált elmozdulásokat a rozsdamentes acél harmonika rugalmas alakváltozása révén. -235°C és +450°C közötti hőmérséklet-tartományával és 32MPa nyomásállóságával ez az alkatrész megbízható teljesítményt nyújt a legigényesebb ipari környezetben is. Ez a cikk megvizsgálja a működési elvét, a legfontosabb előnyöket, a fő típusokat, a telepítési útmutatót és a gyártó által nyújtott támogatást, amely a Dafuguit megbízható szállítóvá teszi.

A tágulási hézagok szerepe az ipari csővezetékek biztonságában

Minden ipari csővezeték rendszer méretváltozásokon megy keresztül a hőmérséklet-ingadozások, a berendezés vibrációja és a szerkezeti ülepedések miatt. Ha ezeket a mozgásokat nem alkalmazzák, a keletkező feszültség átterjedhet a horgonyokra, fúvókákra és a csatlakoztatott berendezésekre, ami idő előtti meghibásodáshoz vezethet. A harmonika tágulási hézag rugalmas elemként működik, amely elnyeli ezeket a mozgásokat, védi az egész rendszert és meghosszabbítja annak élettartamát.

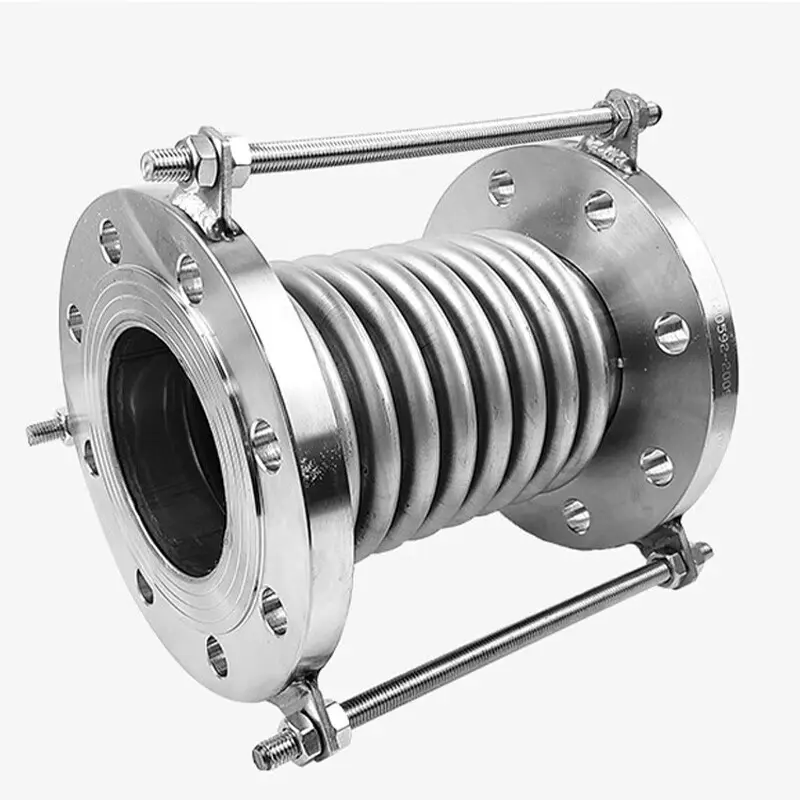

Dafugui, székhelye Wenzhou, Zhejiang, gyártFújtató tágulási hézagokamelyek kombinálják a hullámos, rozsdamentes acél harmonikát végcsövekkel, karimákkal és egyéb tartozékokkal. A csőmembrán rugalmas alakváltozása a csővezeték elmozdulási feszültségét szabályozott mozgássá alakítja, csökkenti a rögzített támasztékok terhelését és megakadályozza a szivárgást a kritikus csatlakozásoknál. Ez a tágulási hézagot a finomítók, erőművek, vegyi feldolgozó létesítmények és kohászati ​​műveletek alapvető elemévé teszi.

Működési elv és funkcionális tervezés

A harmonika tágulási hézag működési elve egyszerű, mégis rendkívül hatékony. Amikor a csővezeték a hőmérséklet változása miatt kitágul vagy összehúzódik, a hullámos csőmembrán összenyomódik vagy ennek megfelelően megnyúlik, elnyeli az elmozdulást anélkül, hogy feszültséget adna át a környező szerkezetre. Ugyanez a mechanizmus nyeli el a mechanikai vibráció vagy a beszerelési hibából adódó oldalirányú és szögletes mozgásokat.

Maga a fújtató az elsődleges munkaelem, amely rozsdamentes acélból készül a korrózióállóság és a tartósság érdekében. A végcsövek és karimák biztosítják a csatlakozási pontokat, míg a belső karmantyúk irányítják az áramlást és védik a csőmembránt a közeggel való közvetlen érintkezéstől. A csatlakozási módok közé tartoznak a karimás és hegesztett típusok, amelyek lehetővé teszik a csatlakozást a csővezeték-konfigurációk széles skálájába integrálni.

Az elmozdulás kompenzáción túl a harmonika tágulási hézag nyomásállóságot, tömítést, hőállóságot, ütésállóságot, rezgéscsillapítást és zajcsökkentést is biztosít, így a modern csőrendszerek többfunkciós eleme.

Főbb előnyök

Az alábbi táblázat összefoglalja a készülék fő előnyeitFújtató tágulási hézag-tólDafugui.

Fő típusok és kiválasztási útmutató

A harmonika tágulási hézagokat elsősorban kompenzációs mód szerint osztályozzák. Ezeknek a típusoknak a megértése segít a mérnököknek kiválasztani a megfelelő összetevőt az egyes alkalmazásokhoz:

• Axiális típus– Elsősorban a csővezeték tengelye mentén fellépő tengelyirányú elmozdulást nyeli el, általában hőnövekedésnek kitett egyenes futásoknál használják.

• Oldalsó típus– Elsősorban a csővezeték tengelyére merőleges oldalirányú elmozdulást nyeli el, alkalmas eltolt csőelrendezésekhez.

• Szögletes típus– Elsősorban szögeltolódást nyel el, gyakran párban alkalmazzák az irányváltozásokhoz.

• Nyomáskiegyenlített típusok– Úgy tervezték, hogy minimalizálja a belső nyomás által generált reakcióerőket, csökkentve a horgonyok és támasztékok terhelését.

• Kombinált konfigurációk– Egyedi tervezésű több elmozdulási mód egyidejű kezelésére.

Anyag alapján a tágulási hézagokat fém és nem fém típusokra osztják.Dafuguitípusajánlásokat ad az egyes csővezetékrendszerek konkrét elmozdulási mintái, üzemi nyomása, hőmérséklete és közege alapján.

Bevált telepítési gyakorlatok

A megfelelő telepítés kritikus fontosságú annak biztosításához, hogy a tágulási hézag a tervezettnek megfelelően működjön, és elérje a várt élettartamát. A következő irányelveket kell betartani:

• Beépítés előtti ellenőrzés– Ellenőrizze a modellt, a specifikációkat és a csővezeték konfigurációt, hogy megbizonyosodjon arról, hogy megfelel a tervezési követelményeknek.

• Irány megerősítése– Belső hüvelyes kompenzátorok esetén ügyeljen arra, hogy a hüvely iránya egybeessen a közeg áramlási irányával.

• Nincs kényszer beállítás– Ne használja a kompenzátor deformációját a csővezeték beépítési eltéréseinek korrigálására, mivel ez befolyásolja a működést és az élettartamot.

• Védje a fújtatót– Ügyeljen arra, hogy a hegesztési fröccsenés ne érintkezzen a harmonika felületével, és kerülje a mechanikai sérüléseket a beszerelés során.

• Távolítsa el a pozícionáló eszközöket– Távolítsa el a szállításhoz használt kiegészítő pozicionáló eszközöket a csővezeték beépítése után.

• Hidrosztatikus vizsgálat– Erősítse meg a rögzített csőtámaszokat a csővezeték végein, ahol a nyomáspróba során kompenzátorokat szerelnek fel.

• Szabad mozgás– Győződjön meg arról, hogy a mozgó alkatrészeket nem korlátozzák külső szerkezetek.

Anyagválasztás és testreszabás

A harmonika anyagának kiválasztása a közegtől, a hőmérséklettől és a korróziós körülményektől függ. A gyakori lehetőségek a következők:

• Rozsdamentes acél 304– Alkalmas általános körülményekhez mérsékelt korrózióállósággal.

• Rozsdamentes acél 316L– Jobb korrózióállóságot biztosít vegyi és tengeri környezetben.

• Rozsdamentes acél 321– Továbbfejlesztett magas hőmérsékleti ellenállást biztosít a gőzvezetékek számára.

Dafuguinem szabványos testreszabást is kínál, beleértve a speciális átmérőket, nikkel alapú ötvözeteket, valamint speciális nyomás- és hőmérsékleti követelményeket. Az ügyfelek megadhatják a működési paramétereket, a műszaki csapat pedig személyre szabott megoldást dolgoz ki. Ez a rugalmasság biztosítja, hogy a tágulási hézag pontosan megfeleljen az egyes létesítmények igényeinek, legyen az olaj és gáz, vegyi feldolgozás, vízgazdálkodás vagy nehézipari infrastruktúra.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a harmonika tágulási kötései és a karmantyús tágulási kötések között?

V: A csőmembrán tágulási hézagai elnyelik az elmozdulást a harmonika rugalmas deformációja révén, nagy kompenzációs kapacitást, jó tömítést és többirányú elmozdulásra való alkalmasságot kínálva. Az egyszerűbb szerkezetű, de rendszeres karbantartást igénylő karmantyús tágulási kötések a tengelyirányú elmozdulást a karmantyú elcsúsztatásával veszik fel. A fújtató típusokat általános körülmények között szélesebb körben használják.

2. kérdés: Hogyan válasszam ki az alkalmazásomhoz megfelelő csőmembránanyagot?

V: A választás a közegtől és a hőmérséklettől függ. Az SS304 megfelel az általános feltételeknek; Az SS316L jobb korrózióállóságot kínál vegyi és tengeri környezetben; Az SS321 javított magas hőmérsékleti teljesítményt biztosít a gőzvezetékekhez. A Dafugui az Ön működési paraméterei alapján tudja ajánlani a megfelelő minőséget.

3. kérdés: Igényel-e rendszeres karbantartást a harmonika tágulási hézaga?

V: Igen. Rendszeres ellenőrzés javasolt, hogy ellenőrizze a harmonika felületét repedések, korrózió vagy mechanikai sérülések szempontjából; a karimás csavarok feszességének ellenőrzésére; és annak ellenőrzésére, hogy a határértékek megfelelően vannak-e elhelyezve. Ha jelentős deformációt vagy sérülést észlel, az egységet azonnal ki kell cserélni.

4. kérdés: Támogatja a Dafugui a testreszabott dilatációs hézagokat?

V: Igen. Nem szabványos testreszabás is elérhető, beleértve a nem szabványos átmérőket, speciális anyagokat, valamint speciális nyomás- és hőmérsékleti követelményeket. Kérjük, adja meg a működési paramétereket egy személyre szabott megoldáshoz.

Q5: Melyek a szokásos átfutási idők és fizetési feltételek?

V: A szabványos átfutási idő 15-30 nap a szabványos cikkeknél és 35-45 nap az egyedi gyártásnál. A fizetési feltételek tartalmazzák a T/T és a L/C azonnali árat, az EXW, FOB és CIF kereskedelmi feltételekkel (Incoterms 2020).

6. kérdés: Rendelkezésre állnak ingyenes minták?

V: Igen, ingyenes szabványmintákat kínálunk a szabványos méretekhez és az olyan általános anyagokhoz, mint az SS304 és SS316/316L. Nagy méretek vagy speciális ötvözetek esetén mintadíjak vonatkoznak. A szabványos pótalkatrészeket az ügyfelek igényei alapján biztosítjuk.

Következtetés

AFújtató tágulási hézag -tólDafugui megbízható kompenzációt biztosít a hőtágulás, rezgés és mechanikai deformáció ellen igényes csővezetékrendszerekben. Többirányú elmozduláselnyelésével, széles hőmérsékleti tartományával, nagy nyomású kapacitásával és rugalmas csatlakozási lehetőségeivel védi a berendezéseket és meghosszabbítja az élettartamot a petrolkémiai, energiaipari és kohászati ​​alkalmazásokban. A több mint 15 éves gyártási tapasztalattal, testreszabási lehetőségekkel és átfogó minőségi dokumentációval megerősítve a Dafugui megbízható megoldást kínál a mérnökök és a beszerzési csapatok számára. A csővezeték követelményeinek megvitatásához vagy műszaki ajánlás kéréséhez,lépjen kapcsolatba a Dafugui csapattal még ma– készek vagyunk támogatni projektjét a kiválasztástól a szállításig.
