A rozsdamentes acél hegesztett nyakkarimák a legjobb választás a nagynyomású csőrendszerekhez

Stainless acél hegesztett nyakkarimákszéles körben elismertek kiemelkedő szilárdságukról, tartósságukról és megbízhatóságukról a nagynyomású és magas hőmérsékletű csőrendszerekben. Ez az átfogó útmutató feltárja a tervezési előnyeiket, az anyagminőségeket, a gyártási szabványokat, összehasonlítást más karimatípusokkal, ipari alkalmazásokat, bevált beszerelési gyakorlatokat és karbantartási irányelveket. Legyen szó mérnökről, beszerzési vezetőről vagy ipari vállalkozóról, ez a cikk segít megérteni, hogy miért továbbra is a hegesztési nyakkarimák a preferált megoldás a kritikus csőrendszereknél.

Tartalomjegyzék

1. Mik azok a rozsdamentes acél hegesztett nyakkarimák?
2. Tervezési jellemzők és szerkezeti előnyök
3. Anyagminőségek és szabványok
4. Hegesztési nyak és más karimatípusok
5. Ipari alkalmazások
6. Gyártási folyamat és minőségellenőrzés
7. Bevált telepítési gyakorlatok
8. Karbantartás és ellenőrzés
9. Hogyan válasszuk ki a megfelelő hegesztési nyakkarimát
10. Gyakran Ismételt Kérdések

1. Mik azok a rozsdamentes acél hegesztett nyakkarimák?

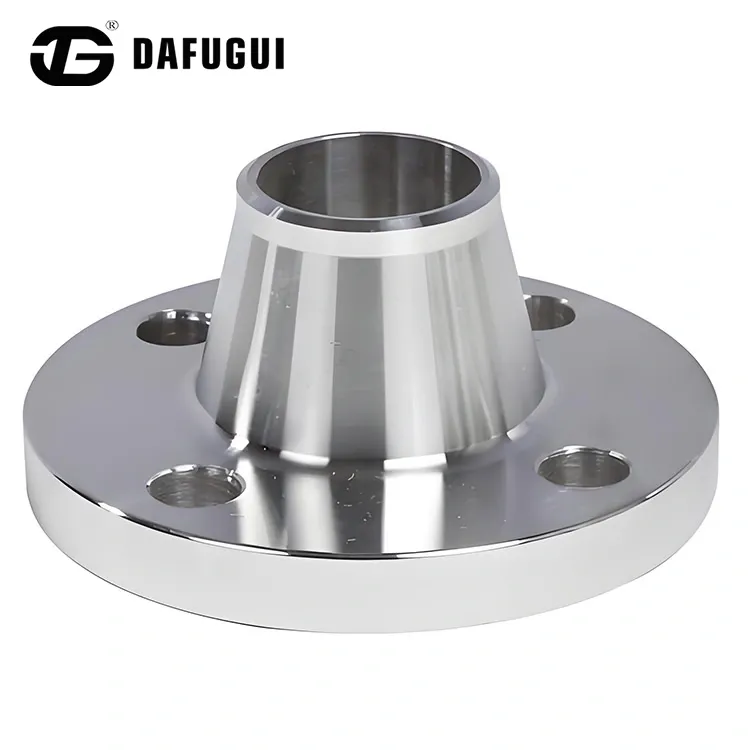

A rozsdamentes acél hegesztési nyakkarimák hosszú kúpos agyú csőkarimák, amelyek fokozatosan áttérnek a karima vastagságáról a csőfal vastagságára. Tompahegesztéssel a csőhöz vannak rögzítve, így erős és zökkenőmentes kapcsolatot biztosítanak, amely csökkenti a feszültségkoncentrációt.

A csúszós karimákkal ellentétben a hegesztési nyakperemeket olyan igényes környezetekre tervezték, ahol nagy nyomás, szélsőséges hőmérséklet és ciklikus terhelés van jelen. Kúpos agyuk egyenletesen osztja el a feszültséget, minimálisra csökkentve a repedés és a mechanikai meghibásodás kockázatát.

• Tompahegesztési csatlakozás a maximális szilárdság érdekében
• Hosszú kúpos agy a feszültségelosztáshoz
• Kiválóan alkalmas nagynyomású és magas hőmérsékletű rendszerekhez
• Megfelel az olyan nemzetközi szabványoknak, mint az ASME és az ANSI

2. Tervezési jellemzők és szerkezeti előnyök

2.1 Kúpos agy kialakítás

A hegesztési nyakkarima meghatározó jellemzője a kúpos agy. Ez a tulajdonság lehetővé teszi a feszültség fokozatos átvitelét a karimáról a csőre, megakadályozva a helyi feszültségi pontokat.

2.2 Teljes áthatoló varrat

Mivel a karima tompahegesztéssel van a csőhöz hegesztve, folytonos fémszerkezetet alkot. Ez jelentősen javítja a fáradásállóságot és a mechanikai szilárdságot.

2.3 Kiváló nyomáskezelés

A hegesztett nyakkarimákat általában olyan nagynyomású rendszerekben használják, mint a 300-as, 600-as, 900-as, 1500-as vagy akár 2500-as osztályok.

3. Anyagkategóriák és szabványok

A rozsdamentes acél hegesztési nyakperemek általában különféle rozsdamentes acélminőségek felhasználásával készülnek, hogy megfeleljenek a különböző környezeti és vegyi expozíciós követelményeknek.

Általános rozsdamentes acél minőségek

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Nemzetközi szabványok

• ASME B16.5
• ANSI
• LÁRMA
• EN 1092-1
• JIS

A megfelelő minőség kiválasztása biztosítja a kompatibilitást a korrozív közegekkel, a hőmérsékleti viszonyokkal és a mechanikai követelményekkel.

4. Hegesztési nyak kontra más karimatípusok

A csúszós karimákhoz képest a hegesztett nyakkarimák nagyobb megbízhatóságot és hosszabb élettartamot biztosítanak, különösen dinamikus rendszerekben.

5. Ipari alkalmazások

• Olaj- és gázvezetékek
• Petrolkémiai üzemek
• Áramtermelő létesítmények
• Vízkezelő rendszerek
• Hajóépítés és offshore platformok

Azokban az iparágakban, ahol a biztonság és a teljesítmény kritikus fontosságú, gyakran a hegesztett nyakkarimák a preferált megoldás.

6. Gyártási folyamat és minőség-ellenőrzés

A kiváló minőségű rozsdamentes acél hegesztési nyakperemek általában kovácsoltak, nem pedig öntöttek, így biztosítva a kiváló szemcseszerkezetet és mechanikai tulajdonságokat.

Gyártási lépések

1. Anyagvizsgálat
2. Kovácsolás
3. Hőkezelés
4. Megmunkálás
5. Fúrás és kikészítés
6. Végső ellenőrzés

Neves gyártók, mint plDafuguiszigorú minőség-ellenőrzési eljárások végrehajtása, beleértve a méretellenőrzést, a nyomáspróbát és a roncsolásmentes vizsgálatot a nemzetközi szabványoknak való megfelelés biztosítása érdekében.

7. Bevált telepítési gyakorlatok

• A hegesztés előtt győződjön meg a csövek megfelelő beállításáról
• A tompahegesztéshez használjon képzett hegesztőket
• Kövesse az ASME hegesztési eljárásait
• Ellenőrizze a hegesztési varrat integritását az NDT segítségével
• Az összeszerelés során alkalmazza a megfelelő csavarhúzónyomatékot

A megfelelő telepítés elengedhetetlen a karimás csatlakozás teljesítményének és élettartamának maximalizálásához.

8. Karbantartás és ellenőrzés

A rendszeres ellenőrzés biztosítja a rendszer integritását és megakadályozza a váratlan hibákat. A rendszeres ellenőrzéseknek tartalmazniuk kell:

• Szemrevételezéses ellenőrzés korrózió szempontjából
• Ultrahangos vastagságmérés
• Szivárgás észlelési tesztek
• Csavar meghúzásának ellenőrzése

9. Hogyan válasszuk ki a megfelelő hegesztési nyakkarimát

A rozsdamentes acél hegesztési nyakkarima kiválasztásakor vegye figyelembe:

• Nyomásosztály követelményei
• Üzemi hőmérséklet
• Korróziós környezet
• A cső mérete és ütemezése
• A projekt szabványainak való megfelelés

A tapasztalt beszállítókkal, például a Dafugui-val való együttműködés biztosítja, hogy olyan termékeket kapjon, amelyek mind a műszaki, mind a kereskedelmi követelményeknek megfelelnek.

10. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miért jobbak a hegesztett nyakkarimák a nagynyomású rendszerekben?

Kúpos agyuk és teljes áthatoló hegesztésük miatt egyenletesen osztják el a feszültséget és ellenállnak a kifáradásnak.

Q2: Mi a különbség a 304-es és 316-os rozsdamentes acél hegesztett nyakkarimák között?

A 316 rozsdamentes acél molibdént tartalmaz, így a 304-hez képest jobb korrózióállóságot biztosít kloridos környezetben.

Q3: A hegesztési nyakperemek újra felhasználhatók?

A legtöbb nagynyomású rendszerben az újrafelhasználás nem javasolt, hacsak nem ellenőrizték és jóváhagyták.

4. kérdés: A hegesztési nyakperemek alkalmasak tengeri alkalmazásokra?

Igen, különösen, ha korrózióálló minőségekből, például 316L-ből gyártják.

Következtetés

A rozsdamentes acél hegesztett nyakkarimák továbbra is az ipari etalonok a nagynyomású csőrendszerek szilárdsága, tartóssága és biztonsága tekintetében. Kiváló kialakításuk, korrózióállóságuk és szerkezeti integritásuk nélkülözhetetlenné teszi őket az olaj- és gáziparban, a petrolkémiai iparban és az energiaiparban.

Ha megbízható, kiváló minőségű rozsdamentes acél hegesztett nyakkarimákat keres, amelyek nemzetközi szabványok szerint készülnek, a Dafugui átfogó megoldásokat kínál az Ön projektkövetelményeire szabva. Mérnöki szakértelmünk, szigorú minőség-ellenőrzésünk és globális ellátási képességeink hosszú távú teljesítményt és nyugalmat biztosítanak.

Készen áll arra, hogy növelje csőrendszerének megbízhatóságát?Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa projektje követelményeit, és szakmai árajánlatot kapjon.
