Non Slam Water Hammer Elimination Butterfly Puffer visszacsapó szelep
  • Non Slam Water Hammer Elimination Butterfly Puffer visszacsapó szelepNon Slam Water Hammer Elimination Butterfly Puffer visszacsapó szelep

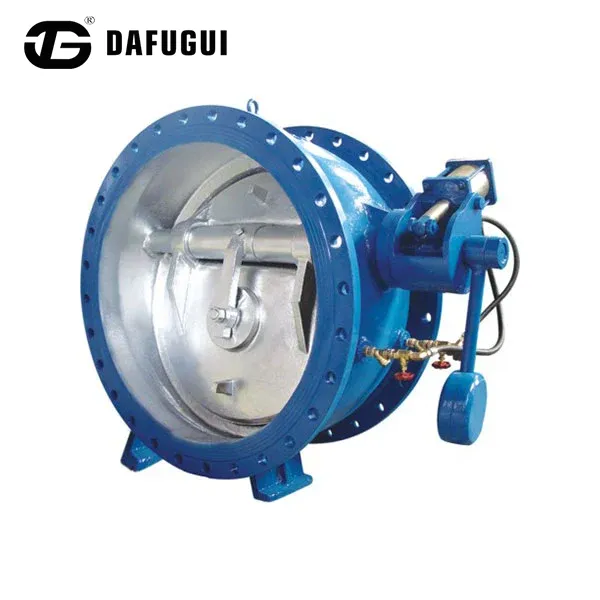

Non Slam Water Hammer Elimination Butterfly Puffer visszacsapó szelep

A Dafugui Non Slam Water Hammer Elimination Butterfly Buffer Valve visszacsapó szelepét a visszaáramlás megelőzésére tervezték olyan szivattyúrendszerekben, ahol a gyors zárás átmeneti nyomásváltozásokat okozhat. Pufferelt zárószerkezete szabályozza a tárcsa végső mozgását, hogy csökkentse a mechanikai hatásokat, a vibrációt és a működési zajt. A szelep alkalmas kommunális vízellátásra, szennyvízszállításra, erőművi hűtővíz- és ipari vízvezetékekre.
    Visszacsapó szelep tervezés

    Nem Slam vízkalapács megszüntető pillangó puffer visszacsapó szelep ipari és városi csővezeték projektekhez

    A Dafugui Non Slam Water Hammer Elimination Butterfly Buffer Valve visszacsapó szelepet úgy tervezték, hogy stabil visszaáramlás-megelőzést biztosítson olyan szivattyúrendszerekben, ahol a szelep gyors zárása átmeneti nyomásváltozásokat idézhet elő.

    A hagyományos visszacsapó szelepek ütési erőket generálhatnak, amikor a tárcsa a szivattyú leállása után gyorsan visszaáll a zárt helyzetbe. Ez a pillangó-puffer visszacsapó szelep szabályozott zárószerkezetet használ, hogy lelassítsa a tárcsa végső mozgását a beültetés előtt, csökkentve a tárcsa és a szelepülék közötti mechanikai hatást.

    A kialakítás alkalmas távolsági vízszállító csővezetékekhez, szivattyútelepekhez, ipari vízrendszerekhez, valamint csökkentett rezgést és működési zajt igénylő alkalmazásokhoz.

    Működési mechanizmus

    Hogyan szabályozza a Non-Slam Butterfly puffer visszacsapó szelep a zárási hatást

    A zárási folyamat a pillangókorong szabályozott mozgására épül. Normál működés közben az előremenő folyadéknyomás minimális áramlási ellenállás mellett nyitva tartja a pillangótárcsát. Amikor a szivattyú leáll, vagy az áramlás iránya megváltozik, a tárcsa az ellenirányú áramlási erő hatására visszaindul az ülése felé.

    Non-Slam zárás elve

    01. A lemez kezdeti mozgása

    A tárcsa a fordított áramlási erő hatására zárni kezd.

    02. Gyors kezdeti zárás

    A kezdeti záró mozgás gyorsan megtörténik, hogy korlátozza az ellenirányú áramlást.

    03. Ellenőrzött pufferelés

    A puffermechanizmus vezérli a végső zárási szakaszt.

    04. Fokozatos ültetés

    A tárcsa fokozatosan érintkezik az üléssel, csökkentve a záró hatást.

    Ez a kétlépcsős zárási folyamat segít csökkenteni a hirtelen nyomásváltozásokat és javítja a szelep működési stabilitását.

    Butterfly Buffer Check Valve closing structure
    Műszaki adatok

    A pillangó puffer visszacsapó szelep műszaki specifikációi

    Az alábbi műszaki információk a mellékelt termékleírásból származnak. Megrendelés előtt erősítse meg a végleges konfigurációt, a csatlakozási részleteket és a működési feltételeket a projekt specifikációjában.

    Névleges teljesítmény 1,0-2,5 billió hex
    Névleges átmérő 50-1400 mm
    Üzemi hőmérséklet 0-80°C
    Alkalmazható szolgáltatás Őshonos víz, tóvíz stb.
    Test anyaga Test anyaga: Golyós tinta vas, vas vagy acél kapható
    Csatlakozási mód Jogi kapcsolat
    Beépítési helyzet Suihan kivezető cső
    Teljesítmény és felépítés

    Főbb tervezési jellemzők a csővezeték védelméhez

    Water Hammer Pressure Surge Control

    Vízkalapács akkor fordul elő, amikor az áramló folyadék sebessége gyorsan változik, nyomáshullámokat hozva létre a csővezetéken belül. A Non Slam Butterfly Puffer visszacsapó szelep segít szabályozni ezt az állapotot az alábbiakkal:

    • Csökkenti a gyors lemezütődést a zárás során
    • A végső ültetési folyamat simítása
    • A csővezetékekre és berendezésekre továbbított vibráció csökkentése
    • A csatlakoztatott alkatrészek, például karimák, tömítések és nyomóműszerek védelme

    A tényleges nyomásreakció a csővezeték hosszától, a folyadék sebességétől, a szivattyú jellemzőitől és a rendszer kialakításától függ.

    Alacsony zajszintű működés szivattyúállomásokhoz

    A hagyományos visszacsapó szelepekhez képest, amelyek érezhető zárási ütközési zajt kelthetnek, a pufferelt zárószerkezet simább működést biztosít.

    Alkalmas:

    • Beltéri szivattyúházak
    • Városi vízi létesítmények
    • Lakossági víz infrastruktúra
    • Alacsonyabb működési zajt igénylő ipari üzemek

    Butterfly Disc szerkezet nagy csővezetékes alkalmazásokhoz

    A pillangó konfiguráció a következőket kínálja:

    • Kompakt szelepméretek
    • Alacsonyabb telepítési helyigény
    • Megfelelő megoldások nagy átmérőjű csővezetékekhez
    • Csökkentett karbantartási bonyolultság

    Az áramvonalas áramlási csatorna segít fenntartani a folyadék hatékony mozgását normál üzemi körülmények között.

    Ipari alkalmazások

    Alkalmazási területek non-slam Butterfly puffer visszacsapó szelepekhez

    A szelep szóba jöhet vízszállítási, szivattyúzási és ipari keringető rendszereknél, ahol fontos a visszaáramlás megakadályozása és az ellenőrzött zárás. Az ajánlott anyagkonfigurációt össze kell hasonlítani a tényleges közeggel és működési feltételekkel.

    Ipar Működési követelmény Ajánlott konfiguráció
    Városi Vízellátás Szivattyú leállás elleni védelem és nyomásingadozás szabályozás Öntöttvas test + EPDM ülőke
    Szennyvíz szállító rendszer Visszafolyás elleni védelem korrózióállósággal Bevonatos öntöttvas + korrózióálló burkolat
    Erőmű hűtővíz Folyamatos keringető működés Öntött acél test + SS316 alkatrészek
    Ipari vízvezeték Stabil működés ismételt ciklusok mellett Testreszabott anyagok és tömítési rendszer
    Városi Vízhálózatok

    Vízellátó csővezetékekhez és szivattyúzó létesítményekhez, amelyeknél a szivattyú leállása során visszafolyás-megelőzésre van szükség.

    Szennyvízszállítás

    Szennyvízelvezető rendszerekhez, ahol a testbevonatot és a belső anyagokat a szállított közegnek megfelelően kell kiválasztani.

    Erőmű hűtése

    Folyamatosan működő hűtővíz keringtető rendszerekhez, amelyek megfelelő szelepanyagot igényelnek.

    Ipari vízrendszerek

    Ipari csővezeték-projektekhez, amelyek megfelelő tömítőrendszert és konfigurációt igényelnek az ismételt működési ciklusokhoz.

    Projekt kiválasztása

    Hogyan válasszuk ki a megfelelő pillangó puffer visszacsapó szelepet

    A Non Slam Water Hammer Elimination Butterfly Puffer visszacsapó szelep kiválasztásakor a mérnököknek együtt kell értékelniük a csővezeték paramétereit, a folyadékkörülményeket és a telepítési követelményeket. Ezek a részletek segítenek meghatározni, hogy a szelepkonfiguráció megfelelő-e az operációs rendszerhez.

    Csővezeték paraméterei

    • Cső átmérője
    • Áramlási sebesség
    • Üzemi nyomás
    • Szivattyú kapacitás
    • Csővezeték hossza

    Folyadékviszonyok

    • Tiszta víz
    • Szennyvíz
    • Hűtővíz
    • Ipari technológiai víz

    Telepítési követelmények

    • Vízszintes vagy függőleges telepítési feltételek
    • Rendelkezésre álló karbantartási hely
    • Szükséges karima szabvány

    A Dafugui a projekt működési adatai alapján konfigurációs javaslatokat tud adni. A vevők csővezeték-rajzokat, üzemi paramétereket és szükséges mennyiségeket nyújthatnak be műszaki felülvizsgálatra.

    A szeleppel kapcsolatos egyéb követelményekért keresse fel oldalunkatvisszacsapó szelep tartományvagy fedezze fel a tágabbatipari szelep termékcsalád.

    Technikai kérdések

    Gyakran Ismételt Kérdések

    Hogyan véd ez a Non Slam Water Hammer Elimination Butterfly Puffer visszacsapószelep az ízületek elsírása ellen?

    A hirtelen dinamikus nyomáscsúcsok kiküszöbölésével a belső csővezeték nyomását jóval a normál működési küszöbökön belül tartja, így megakadályozza a karimás tömítések ellazulását vagy kifújását.

    Kérhet-e egy ügyfél külső ellenőrzést (pl. SGS, TÜV, BV) a gyári szállítás előtt?

    Igen, a Dafugui rendszeresen üdvözli a külső ellenőröket, hogy áttekintsék a gyártási dokumentációt, szemtanúi legyenek a hidrosztatikus nyomásteszteknek, és ellenőrizzék a csomagolás megfelelőségét.

    Milyen lehetőségek állnak rendelkezésre, ha egy testreszabott szelepméret nem szabványos karimás fúrást igényel?

    CNC esztergaműhelyünk nem szabványos karimás csavarlyuk-elrendezéseket tud megmunkálni a megrendelés során benyújtott egyedi mérnöki rajzok alapján.

    Projektkérések

    Beszélje meg a pillangópuffer visszacsapó szelepére vonatkozó követelményeket a Dafuguival

    Projektkérdések esetén adja meg a szükséges szelepátmérőt, működési feltételeket, beépítési részleteket, anyagszükségletet és becsült mennyiséget. A Dafugui áttekintheti a kapott információkat, és megbeszélheti a megfelelő szelepkonfigurációt.

    Lépjen kapcsolatba csapatunkkal termékinformációkért, műszaki megbeszélésekért és tömeges megrendeléssel kapcsolatos kérdésekért.
