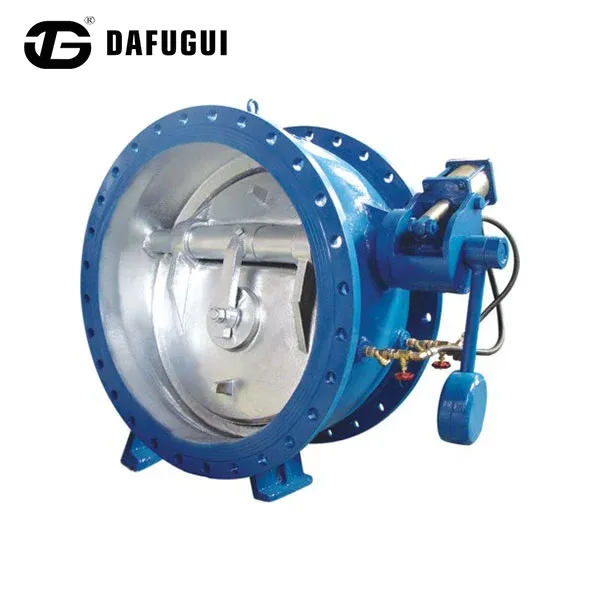

Szabályozott lassú zárású pillangó puffer visszacsapó szelep

A Dafugui szabályozott lassú záródási sebességű pillangó-puffer visszacsapó szelepét kommunális vízszállításhoz, ipari keringtető rendszerekhez és szivattyúállomási alkalmazásokhoz tervezték, ahol az ellenőrizetlen szelepzárás nyomásingadozást és mechanikai igénybevételt okozhat.

A szelep a pillangós visszacsapó szelep szerkezetét egy állítható hidraulikus pufferrendszerrel kombinálja. Normál működés közben a tárcsa alacsony áramlási ellenállással nyílik. Ha a szivattyú leállítása után fordított áramlás következik be, a hidraulikus csillapító berendezés szabályozza a végső zárási szakaszt, segítve a hirtelen tárcsaütések csökkentését és a vízkalapács hatásának minimalizálását.

A CNC-megmunkálású alkatrészekkel, nyomáspróbázott szeleptestekkel és több karimás csatlakozási lehetőséggel gyártott Dafugui szelepek a DN50–DN1400 csővezetékrendszerekhez 2,5 MPa-ig terjedő névleges nyomásig állnak rendelkezésre.

Állítható hidraulikus csillapítás szabályozás

Változtatható hidraulikus fojtószelep beállítás

A szabályozott lassú záródási sebességű pillangó-puffer visszacsapó szelep egy állítható tűszeleppel van felszerelve, amely szabályozza az olajáramlás ellenállását a csillapítókamrában. A fojtószelep nyitásának beállításával a karbantartó mérnökök a tényleges csővezetéki követelményeknek megfelelően módosíthatják a lassú zárási sebességet.

Ez lehetővé teszi a szelep zárási jellemzőinek a különböző rendszerfeltételekhez való igazítását, beleértve:

Távolsági vízvezetékek

Magas fejű szivattyútelep

Nagy átmérőjű nyomóvezetékek

Ipari hűtővíz rendszerek

Kétlépcsős záró előadás

A szelep kétlépcsős zárási folyamatot alkalmaz:

Gyors zárás (kezdeti löket)

A tárcsa zárószögének nagy részén gyorsan áthalad az ellenirányú áramlási erő hatására, csökkentve ezzel a folyadék fordított mozgását.

Szabályozott lassú zárás (végső löket)

Ahogy a tárcsa megközelíti az üléshelyzetet, a hidraulikus henger fokozatosan növeli az ellenállást, lelassítja a végső mozgást és csökkenti a szelepülékre gyakorolt ​​mechanikai hatást.

Ez a szabályozott zárási szekvencia simább elzárási teljesítményt biztosít a hagyományos, csillapítórendszer nélküli visszacsapó szelepekhez képest.

Hidraulikus puffervédelem

A szabályozott lassú záródási sebességű pillangó-puffer visszacsapó szelep a szabályozott olajkiszorítás révén elnyeli a tárcsa záró energiájának egy részét. Ez csökkenti:

Szeleptárcsa ütközési erő

Csővezeték vibráció

Nyomásingadozás a szivattyú leoldása közben

Mechanikai igénybevétel a csatlakoztatott csővezeték-alkatrészeken

Műszaki előírások

Minőségellenőrzés és gyári tesztelés

A szállítás előtti megbízható működés biztosítása érdekében a Dafugui ellenőrzési eljárásokat végez, beleértve:

Hidrosztatikus nyomásvizsgálat

A szeleptesteket hidraulikus nyomás alatt tesztelik a vonatkozó szabványok szerint, hogy ellenőrizzék a szerkezeti szilárdságot és a tömítési teljesítményt.

Hidraulikus henger működésének tesztelése

Minden csillapítószerelvényt ellenőriznek:

Sima dugattyúmozgás

Állítható gázreakció

Zárási sebesség konzisztenciája

Méretpontossági vizsgálat

Kritikus összetevők, beleértve:

Tengely átmérője

Lemezigazítás

Ülés megmunkálási méretei

A karimás csatlakozás méretei

precíziós mérőberendezéssel ellenőrzik.

Bevonat minőségi vizsgálata

A védőbevonat vastagságát és a felület minőségét ellenőrzik, hogy javítsák a korrózióállóságot a hosszú távú működés során.

Gyakran Ismételt Kérdések

Hogyan szabályozza az állítható hidraulikus henger a szelep zárási sebességét?

A szabályozott lassú zárási sebességű pillangó-puffer visszacsapó szelep szabályozza a zárási sebességet az olajáramlás szabályozásával egy állítható fojtószelepen keresztül. A fojtószelep-nyílás megváltoztatása módosítja a csillapítási ellenállást, lehetővé téve a mérnökök számára, hogy a végső zárási fokozatot a csővezeték működési feltételeinek megfelelően állítsák be.

Miért fontos a lassú zárás nagy vízvezetékeknél?

A nagy átmérőjű csővezetékek jelentős mennyiségű folyadékot tartalmaznak. A gyors szelepzárás nyomáshullámokat hozhat létre, amelyek megterhelik a csöveket, az ízületeket és a berendezéseket. A szabályozott lassú zárás segít csökkenteni ezeket a hirtelen nyomásváltozásokat a szivattyú leállása során.

A Dafugui testreszabhatja a szelepet a különböző szivattyúállomási feltételeknek megfelelően?

Igen. A Dafugui beállíthatja a hidraulikus csillapítási jellemzőket a csővezeték hossza, áramlási sebessége, nyomásértéke és a projekt követelményei alapján, hogy megfelelő szelepkonfigurációt biztosítson.

Milyen ellenőrzéseket végeznek a szállítás előtt?

Szállítás előtt minden szelepen nyomáspróbát, méretellenőrzést, hidraulikus csillapítási funkció-ellenőrzést és bevonatminőség-ellenőrzést végeznek.
